产品概述

     本系列智能联网式电容器复合投切装置，是本公司研发并拥有自主产权的新一代无功补偿装置，采用先进的单片机检测技术，实现精准控制磁保持继电器在电压零点时刻快速闭合，在电流零点时刻快速分断，从而提高了投切速度及补偿效果，提高了抗谐波能力。由于采用磁保持继电器，装置只在投切动作瞬间耗电，平时不耗电，真正达到节能降耗的目的。

     本系列产品为自控型，组网时可不接控制器，也可与控制器配套使用，控制器与装置（或不接控制器）联网成功后,会根据各个开关设置的容量(需要在开关上特定的菜单内进行设置容量)进行补偿投切。

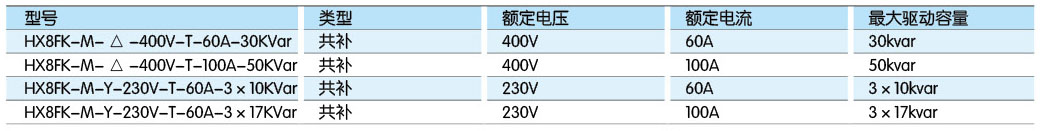

产品选型

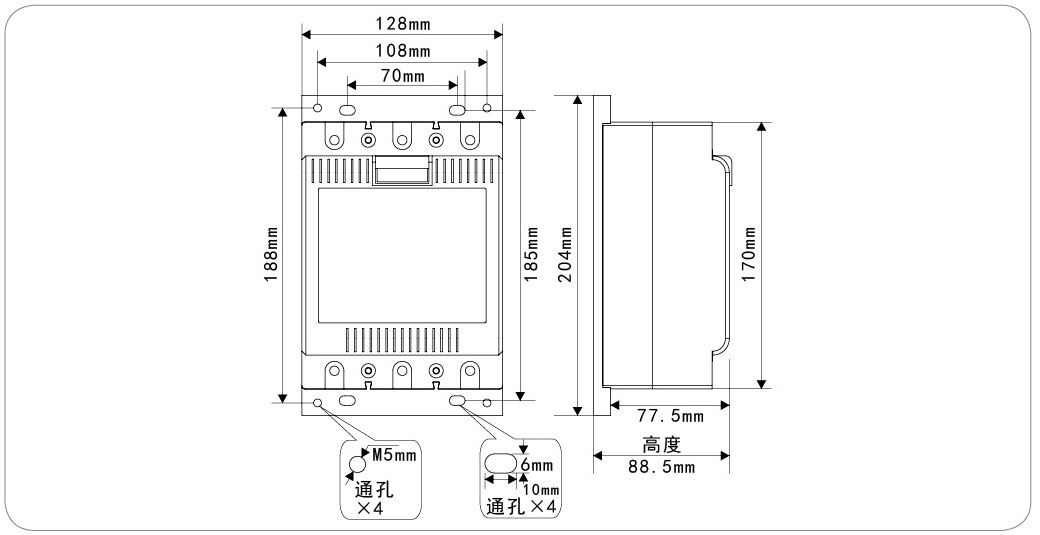

外形安装尺寸

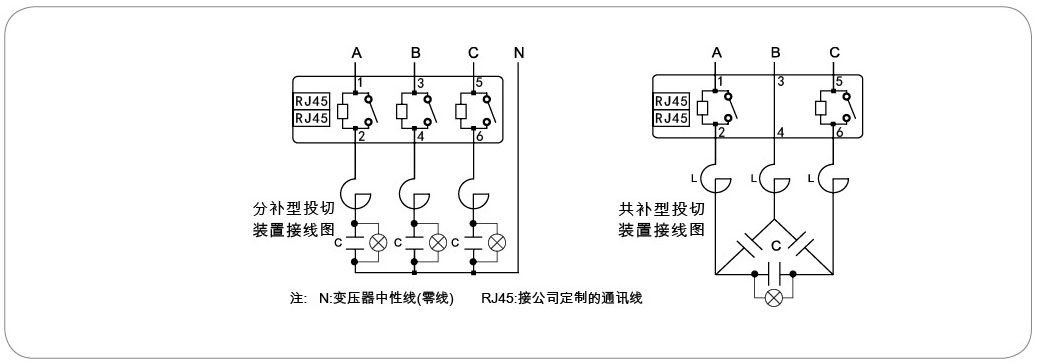

接线图

操作说明

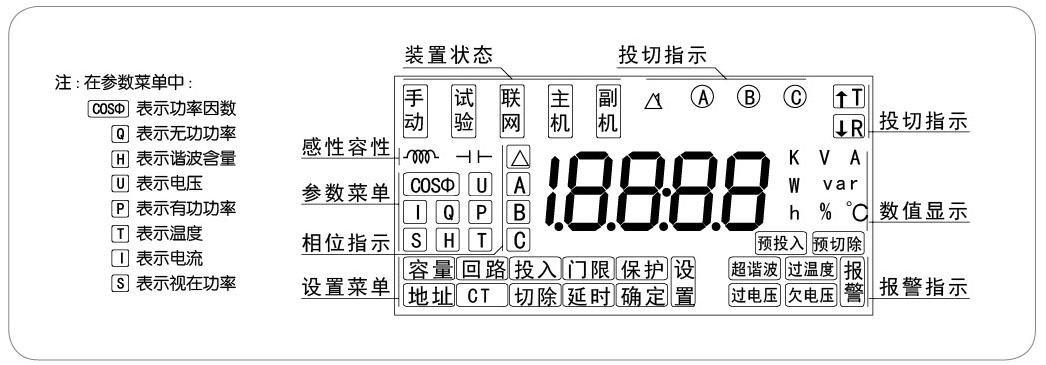

1)面板显示操作功能

2)设置操作

2-1)设置容量操作

点按按键切换菜单并选中"容量"菜单，长按按键2秒钟，进入容量设置。

点按按键调节容量大小（最大值为当前装置的最大驱动容量）。

设置完成后，长按按键2秒钟，退出并保存设置。

2-2)设置其他参数操作

点按按键切换菜单并选中“设置”菜单，长按按键2秒钟，进入其他参数设置。

点按按键切换选择要设置的参数菜单，长按按键2秒钟，进入该参数调节状态，

再点按按键调节参数大小，调到预设值后，再长按按键2秒钟，退出调节。

点按按键切换选择“确定”菜单，长按按键2秒钟，退出并保存设置。

3)拨码操作

3-1)正常运行(投入会导通)--手动投切操作

拨码开关上电前左置,开机系统将进入正常运行;正常运行状态下,再将拨码开关可右拨,系统将进入手动投切状态。

3-2)模拟运行(投入不导通)--模拟手动操作

上电前将拨码开关右拨,开机系统将进入模拟运行;模拟运行状态下，将拨码开关左拨,系统将进入模拟手动投切状态。
