概述

PPM-100 型多功能配电监测仪是专门为测量三相四线低压电网系统的参数而设计的专用电力仪表，通过大屏幕 LCD 汉字屏描述当前显示的参数类型和预置参数类型，符合国人的文化习惯，使初次用户能尽快的熟练掌握本系列监测仪的使用方法。除了提供最基本电网参数数据外还具备电压电流畸变率和不平衡度参数。可将分析数据以 1 天和基本电力参数以 1 小时为时间间隔进行存储 , 存储时间达 15 个月之久。超过 15 个月后以月为单位自动覆盖。这些历史数据可直接通过 LCD 显示屏就地查看，也可以通过 RS485 接口下载到 PC 机利用后台软件自动生成曲线、表格、棒图、饼图间接查看 ( 同时支持 MODBUS-RTU 和 DL/T 645-2007 通讯协议 )。使 1 年之内的负载变化情况及电能质量尽在掌控之中。

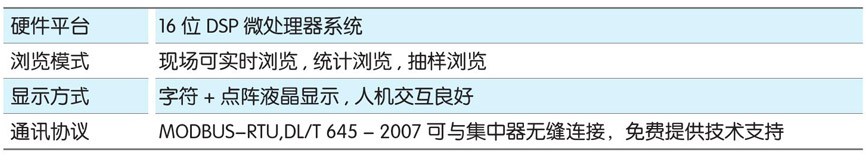

功能特点

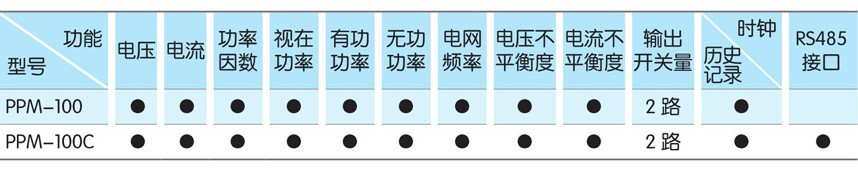

产品选型

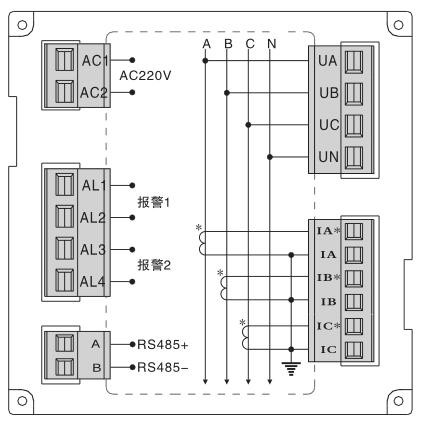

接线图

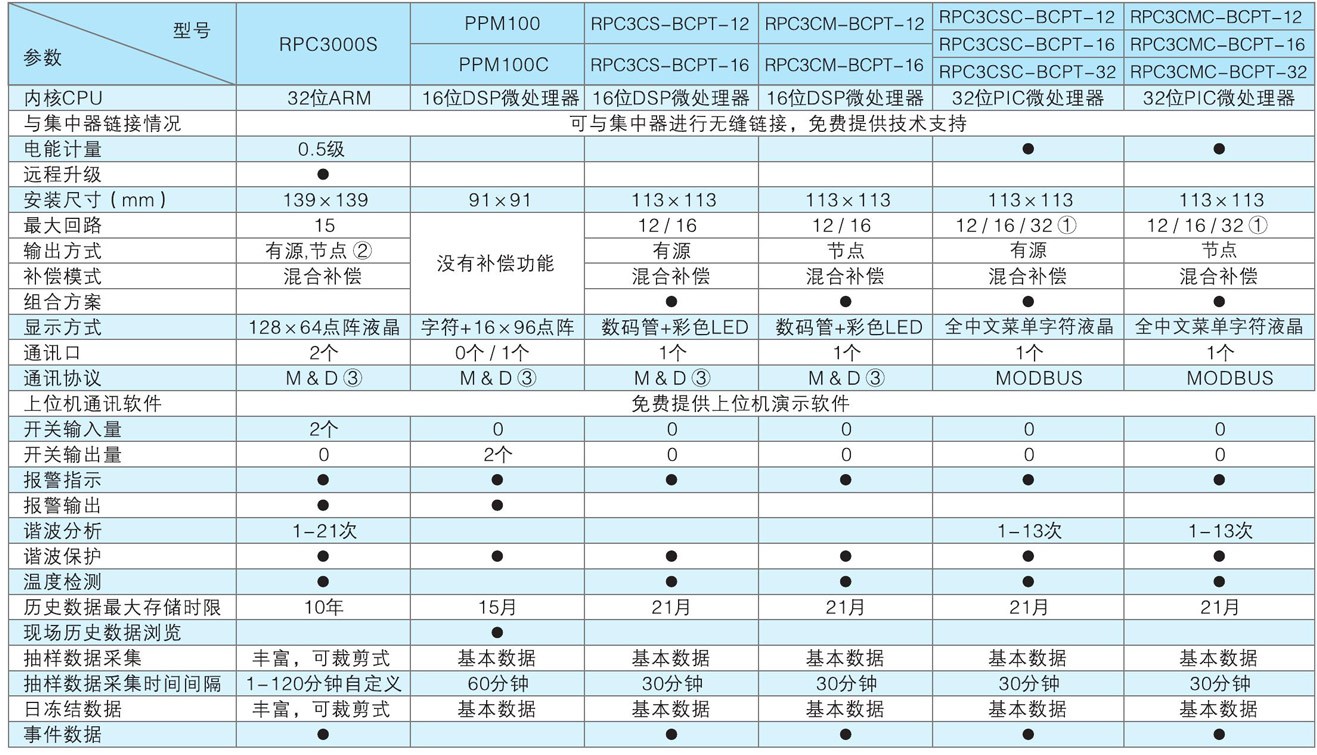

选型对照表

注 : ① RPC3CSC-BCPT 与 RPC3CMC-BCPT 系列必须配以回路扩展器才能实现 32 回路输出。

②  RPC3000S只提供有源输出，如要节点输出，可以配置本公司生产的“有源信号转节点信号适配器”即可。

③ M & D 指的是 MODBUS-RTU 与 DL/T 645-2007 协议，表示终端同时拥有两种通讯协议。

日冻结数据项目

运行时间统计、电容器运行统计、合格率统计、最大值统计、最小值统计、需求量统计、越上 限统计、越下限统计、电能量统计

抽样（曲线）数据项目

有功功率、无功功率、视在功率、电压、电流、功率因数、电压畸变率、电流畸变率、不平衡 度、有功电能、无功电能、谐波含有率。 注：本公司生产的配电监测系列产品，均具有日冻结数据与抽样（曲线）数据，只是在数据内 容项目上有所差异，其中 RPC3000S 的数据内容最为丰富。
