RPC1FK-BCX-12 快速控制器
RPC1FK-BCX-12 快速控制器
产品详情
说明书下载

概述

RPC1FK-BC-12 型控制器是针对电网冲击性负载所产生的冲击性无功功率的专用无功功率补偿 控制器。它与快速的无触点开关配合,可对快速变化的负载做出快速的响应 , 将系统的功率因数实 时稳定在用户指定的范围内。可稳定受电端及电网的电压 , 提高供电质量、改善系统的稳定性,提 高输电能力、降低电网的功率损耗,提高变压器的输出容量及运行经济效益。


功能特点

◇ 响应速度快,从无功变化时刻起到输出一步到位的补偿控制信号所用时间最长 20ms。

◇ 使用快速傅里叶分解算法,只提取基波无功功率 , 功率因数作为投切控制的物理量,所以它对谐 波不敏感。

◇ 提供 12 种电容器容量编码方法,最大程度的适应现场快速变化的无功功率。

◇ 提供 PT、CT、计量模式控制参数,用户只要通过修改这些参数就可适应单相、3 相 3 线、3 相 4 线和不同电压等级不同电流等级的电网系统,适应能力强。

◇ 提供电容器容量监测功能,可使补偿装置不在故障状态下运行 , 可避免故障扩大化。

◇ 所有控制参数都有密码保护,只有知晓密码者才能修改这些参数。

◇ 提供谐波保护、欠压过压保护功能。

◇ 提供远程通讯功能,用户利用此功能可实现远程修改控制参数 , 远程控制电容器的投切和远程监 控并将异常事件发送到用户指定的邮箱或手机等功能。

◇ 提供手动投切电力电容器组的功能,方便安装调试。

◇ 提供人性化的操作界面,操作直观简单。

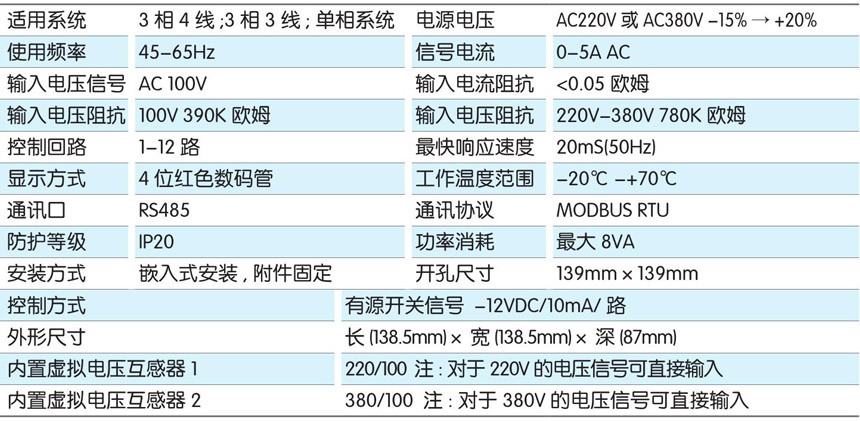

技术参数

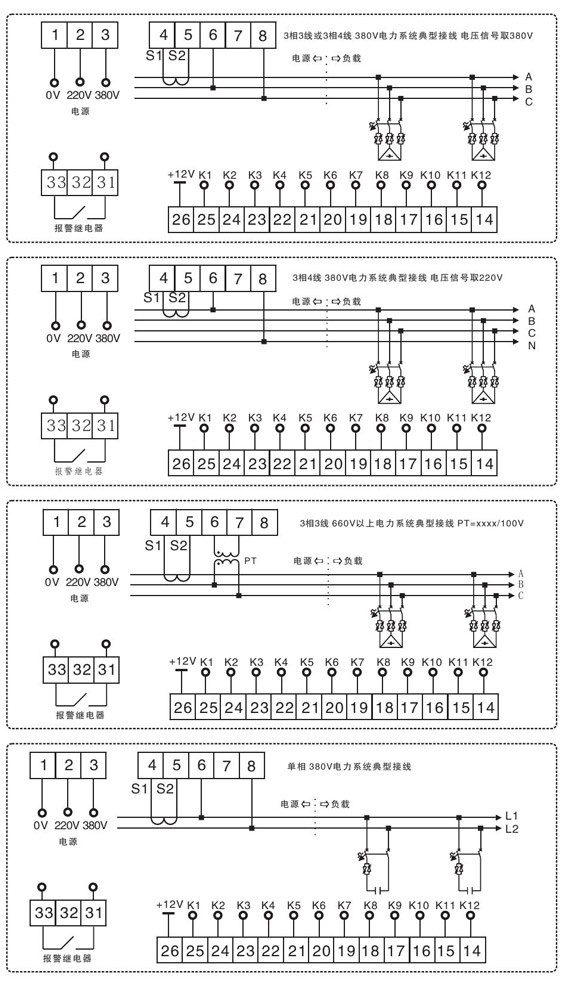

接线图

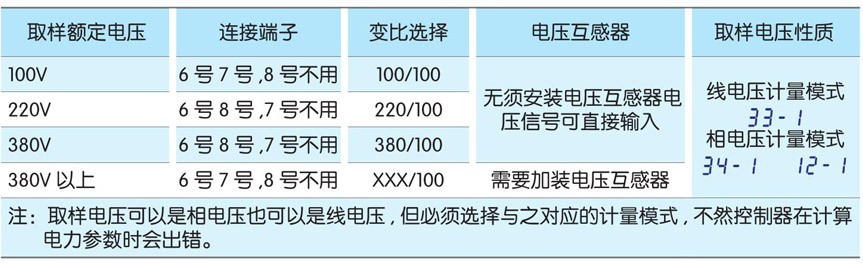

电压电流信号取样内部等效原理图

注:本图不是控制器的实际电路但它可以与实际电路等 效,这样做的目的是帮助用户更加容易的理解电压信 号输入原理,只要用户输入的额定电压信号没有超 380V 时都无须加装电压互感器,这就是为什么电压信 号要采用 3 个端子输入的根本原因。当本说明中的接 线图都不符合用户的要求时,用户必须按照控制器的 技术要求自己设计电压信号输入接线图。
