产品概述

抗谐波三相共补型（彩色数码管显示屏）无功功率自动补偿控制器以高性能的32位微处理器为核心，中文字符彩色数码管显示屏会话界面。采用付里叶级数分解算法得到所有电力基波数据，特别适合具有谐波源的电力系统无功功率补偿的自动控制。所有元器件采用贴片安装、回流焊接、多道检验，使得每台抗谐波三相共补型（彩色数码管显示屏）控制器都具有同样的稳定性和可靠性。

抗谐波三相共补型（彩色数码管显示屏）控制器具有RS485接口，标准通讯协议，可以当网络仪表使用。

功能特点

1、以基波无功功率计算投切电容容量，可避免任何形式的投切震荡，并在有谐波的场合下能正确显示电网功率因数。

2、功率因数测量精度高，显示范围宽。目标功率因数调节范围宽。

3、实时显示基波功率因数(DPF)、电压畸变率等。

4、人机界面友好操作方便。各种控制参数全数字可调直观使用方便。具有掉电保护功能数据不丢失。

5、具有过电压和欠电压保护功能。具有谐波超标保护功能。具有温度报警保护功能。

6、最多18路输出。根据电网所需无功，选择投入的编码功能。

7、电流信号输入阻抗低≤0.01Ω。

8、具有自动运行与手动运行两种工作方式。

9、具有通讯功能(MODBUS-RTU RS485)。提供免费上位机软件。

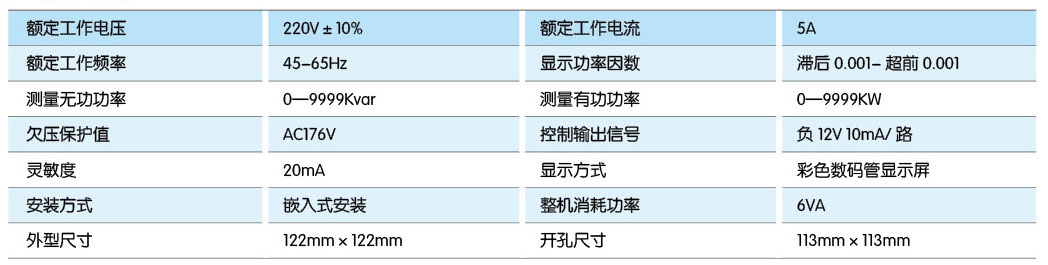

技术参数

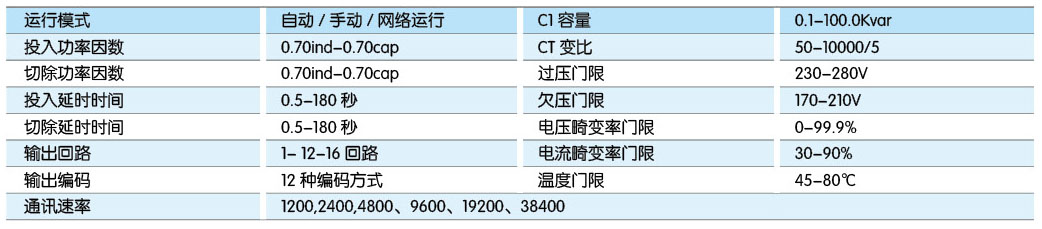

控制参数的调节范围

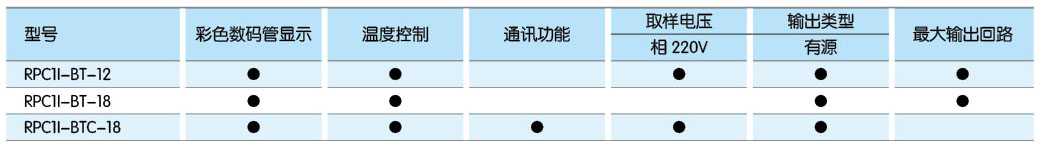

产品选型

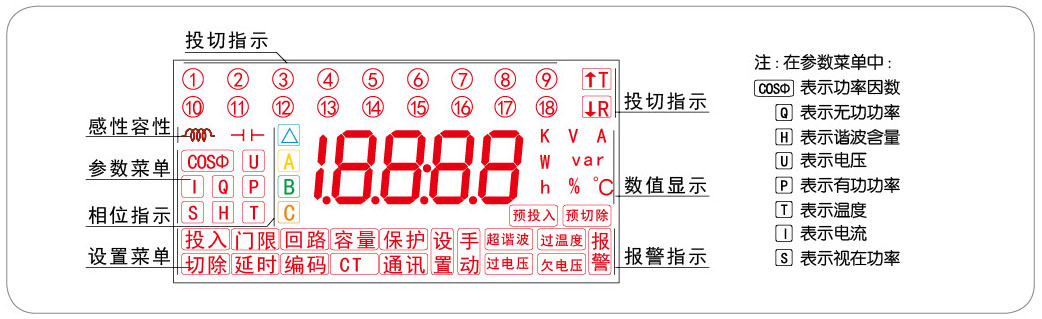

人机交互显示

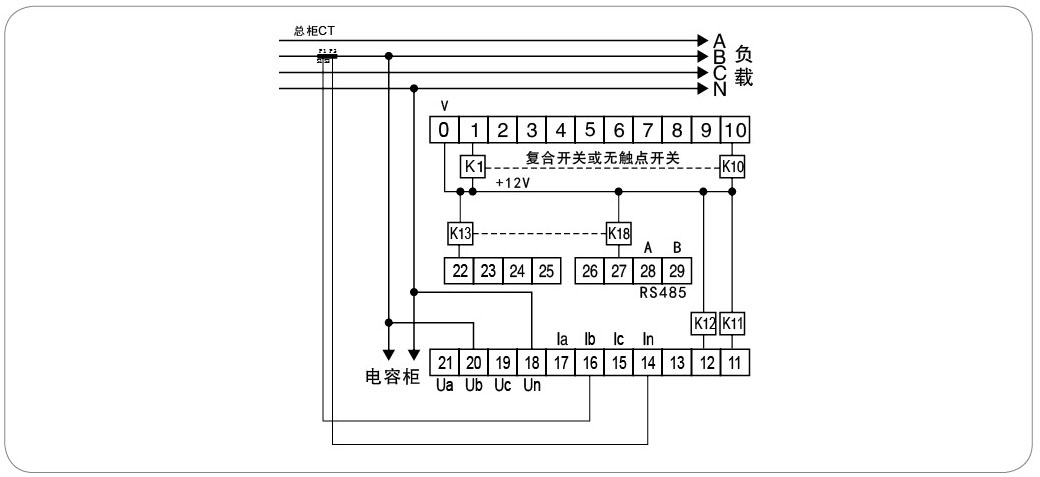

接线图
