产品概述

RPC3I-18系列无功功率分相自动补偿控制器，以高性能的32位微处理器为核心器件同时取样3相电压3相电流信号，控制器最多提供18个控制回路。每个控制回路的补偿功能都可通过控制参数的修改任意改变，可用于全分相补、全共补、共补加分相补偿。提供RS485接口，采用MODBUS-RTU通讯规约，可远程完成电容器组的投切、控制参数的修改、电力参数和电容器组投切状态的监视等功能。适用于交流45Hz-65Hz、0.4KV以下电力系统无功功率补偿的自动控制。

功能特点

1)以基波无功功率计算投切电容器容量，可避免多种形式的投切震荡，并在有谐波的场合下能正确显示电网功率因数。

2)功率因数测量精度高，显示范围宽。目标功率因数调节范围宽。

3)有12种电容器容量编码方式供用户选择。可再编程式的补偿方案和输出回路。

4)最多18路输出。

5)彩色数码管显示屏,中文操作,人机界面友好操作方便。

6)各种控制参数全数字可调直观使用方便。具有掉电保护功能数据不丢失。

7)具有自动运行与手动运行两种工作方式。

8)具有过电压、欠电压、畸变率超标、温度超标保护功能。

9)电流信号输入阻抗低≤0.01Ω。

10）自动识别接线模式，自动选择补偿模式。

10）提供外置二次互感器接线模式，更加灵活方便。

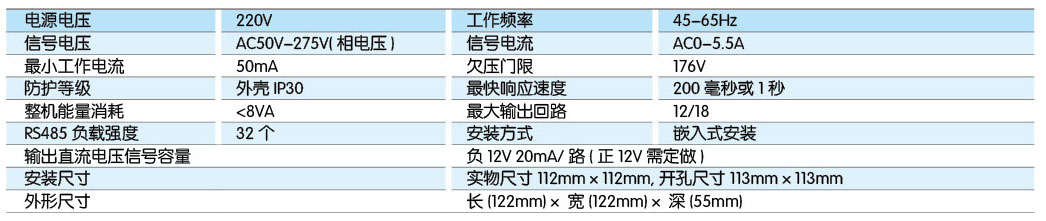

技术参数

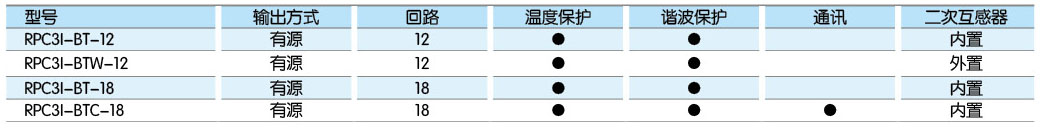

产品选型

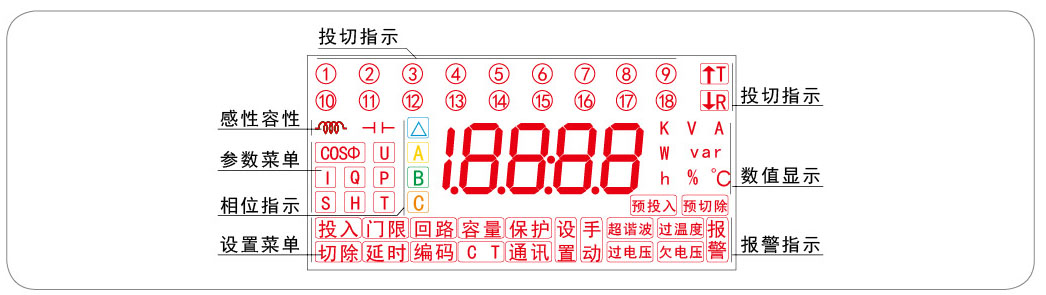

人机交互显示

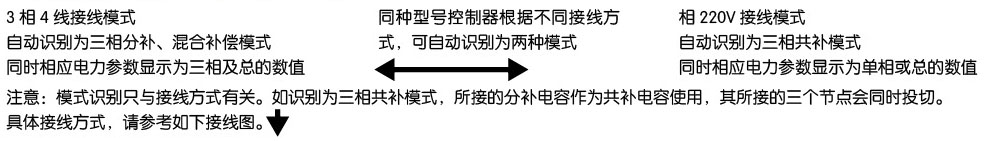

特殊功能说明 -- 模式自动识别

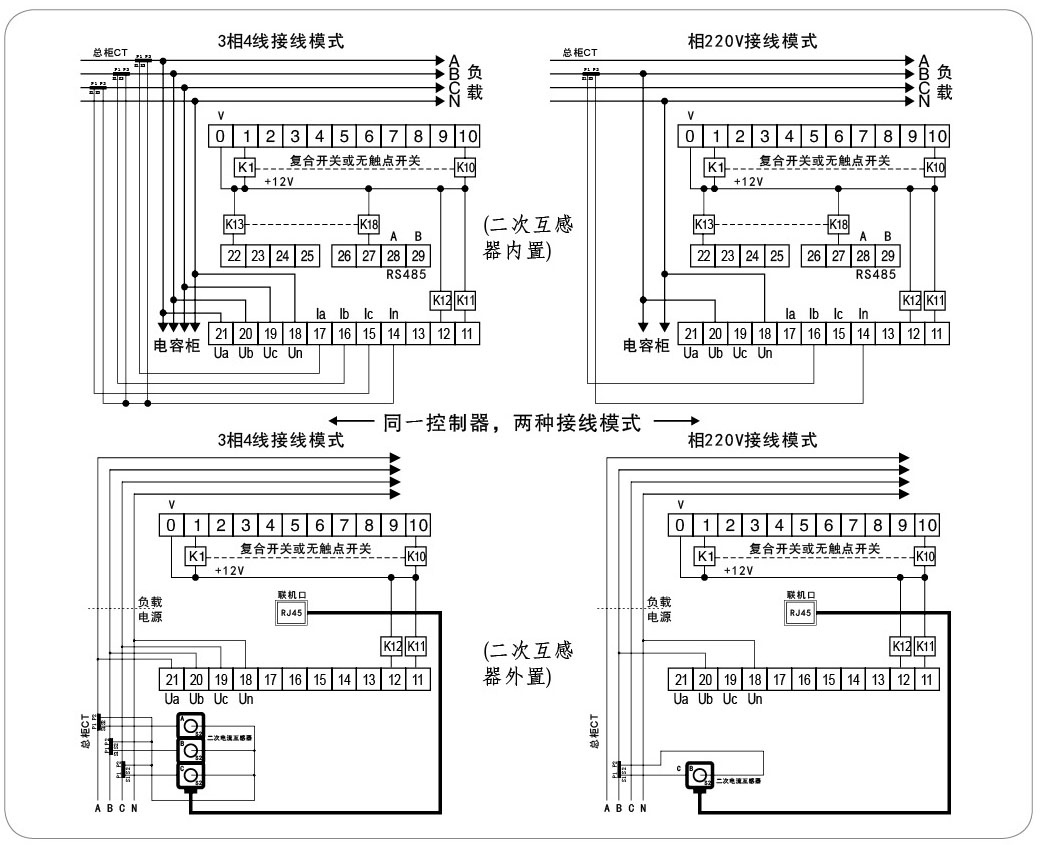

接线图
