概述

     本系列无功功率自动补偿控制器，适用于低压配电系统电容器补偿装置的自动调节，使功率因数达到用户预订状态，提高电力变压器的利用效率，减少线损，改善供电的电压值量，从而提高了经济效益与社会效益。具备通讯功能的控制器，更是物联网产品，可远程(通过电脑或手机)监控。

功能特点

1、一个机子兼容两种电压信号（220V或380V）,只要简单设置即可实现，方便现场接线。

2、采用交流采用技术。

3、使用基波功率因数或基波无功功率为控制物理量，控制精度高，无投切震荡。

4、具有功率因数与无功功率两种控制模式。

5、人机界面友好操作方便。

6、各种控制参数全数字可调，使用方便，停电数据不丢失。

7、具有自动运行与手动运行两种工作方式。

8、具有过电压和欠电压保护功能。

9、具有温度报警节点型号，可用于散热风机的自动控制。

10、容量可任意设置，系统可自动适配11种编码投切模式。

11、具备通讯功能，通过电脑或手机实现遥测遥信遥控遥调等四遥功能。

 12、体积小。

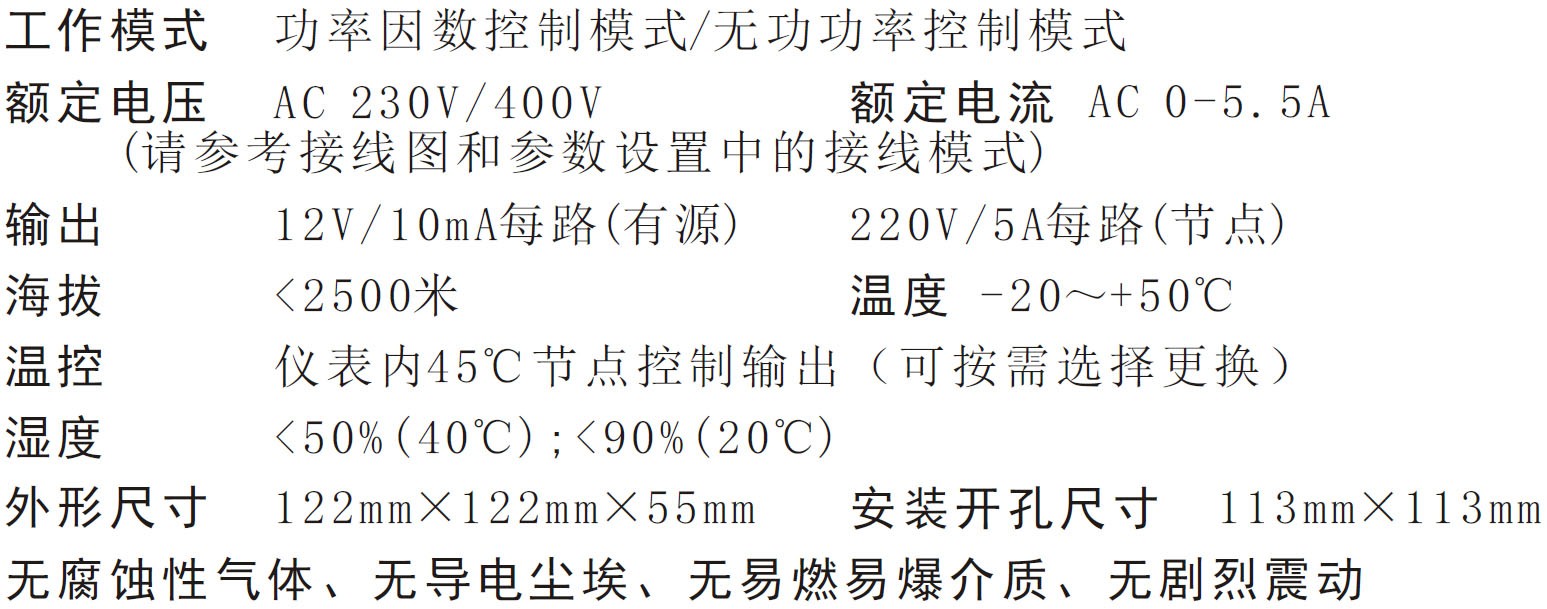

技术参数

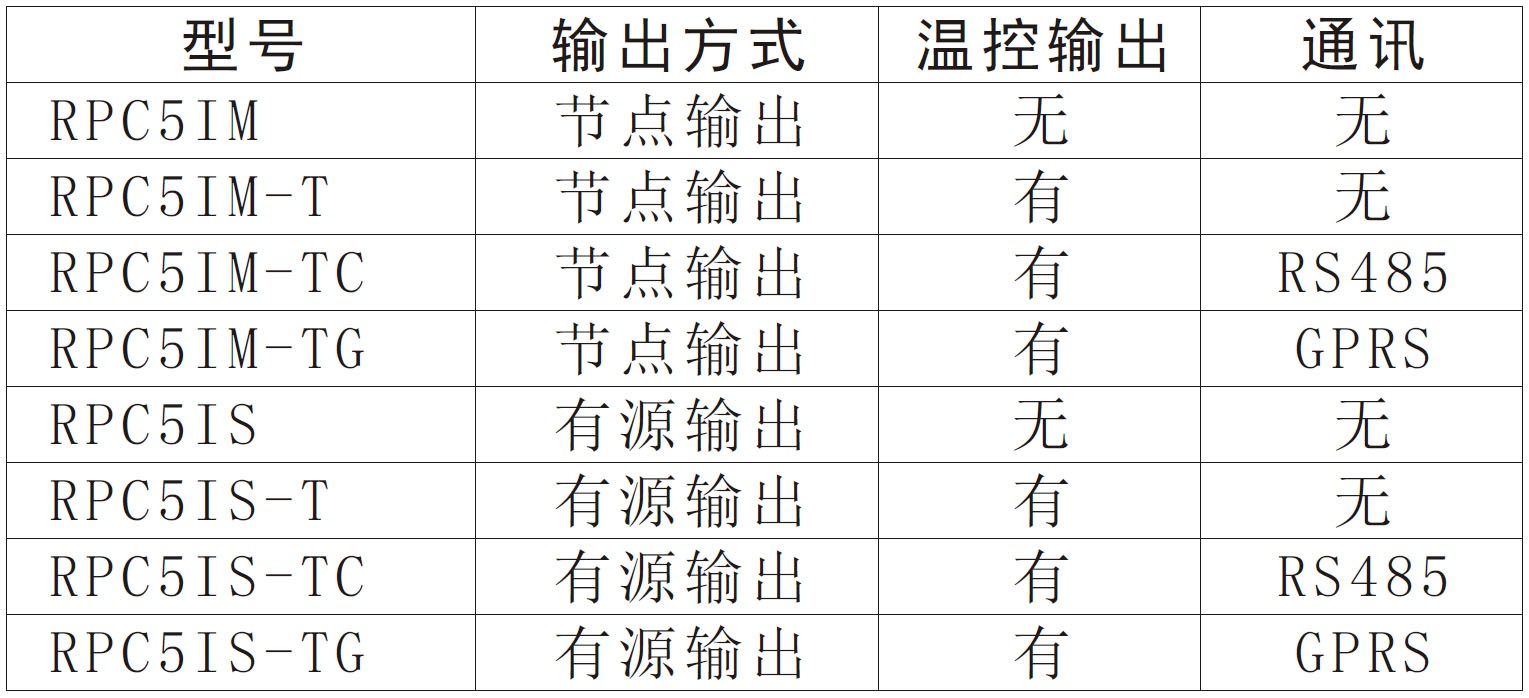

产品选型

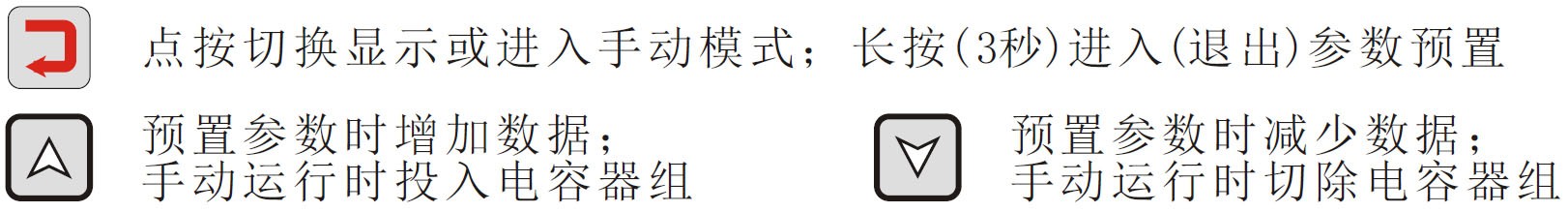

按键功能

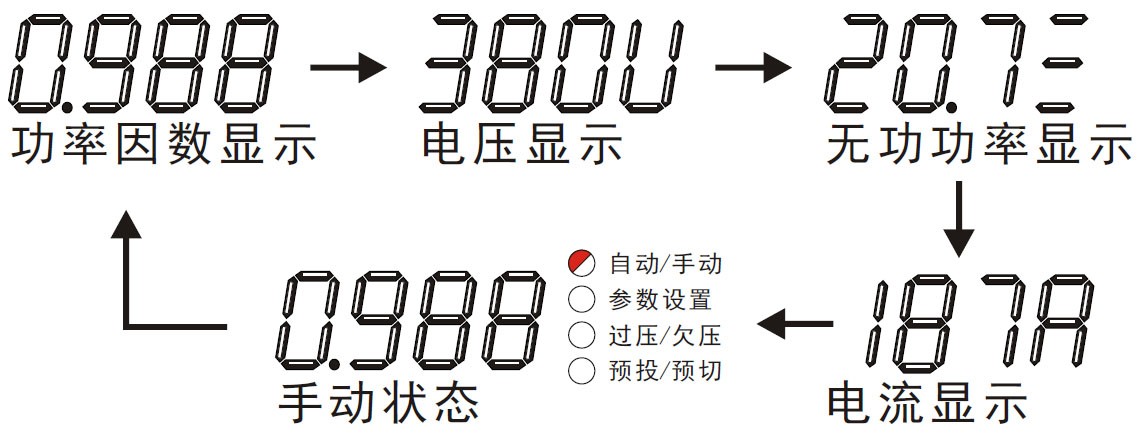

显示说明

(点按菜单键轮巡显示)

注:功率因数模式时,   未设置CT值,所以   电流和无功功率   显示为二次值

指示灯说明

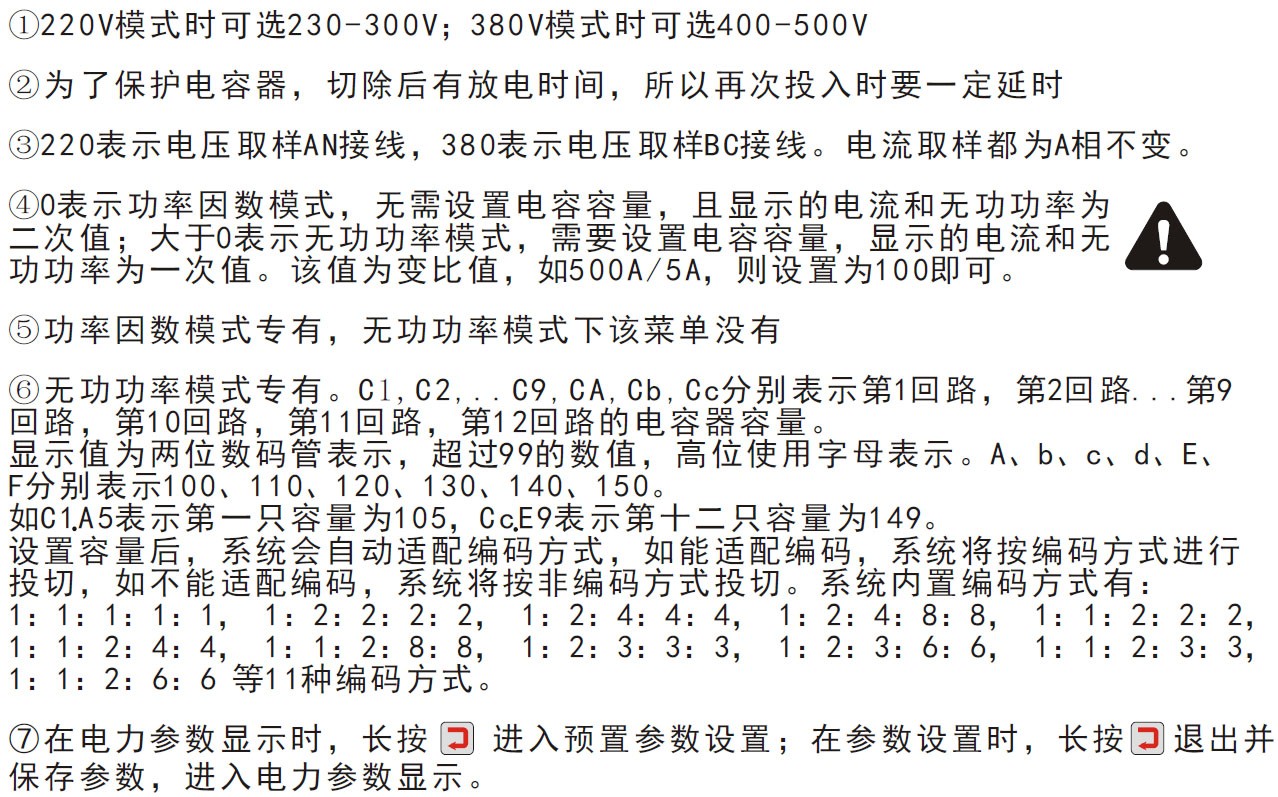

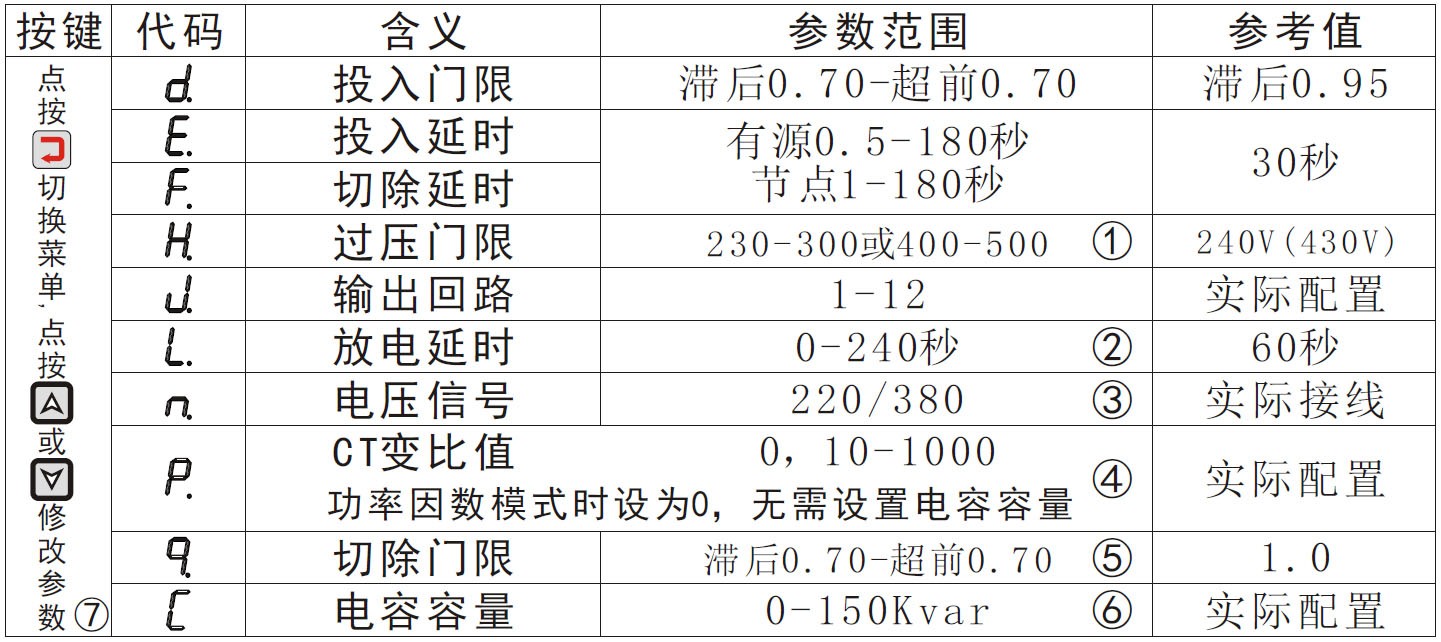

预置参数说明

注意：

接线图

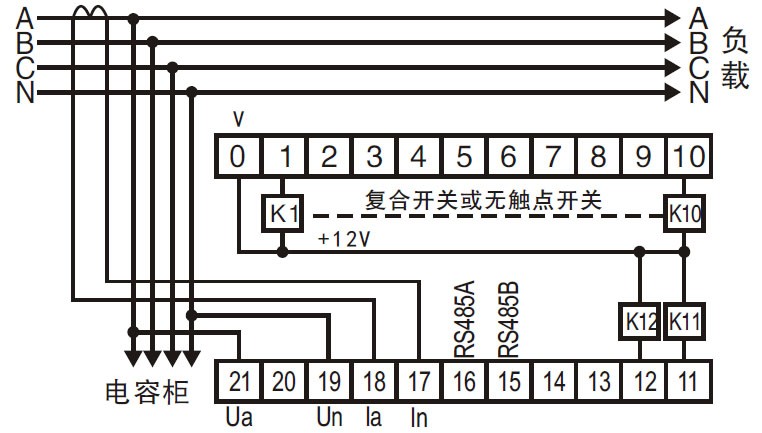

节点输出-取样电压380V模式接线图

此接法的控制器的电压信号选择为 380。如采用取样电压220V模式接 线，需将控制器的电压信号设置为 220，另将21号端子接Ua，19号端子 接Un。

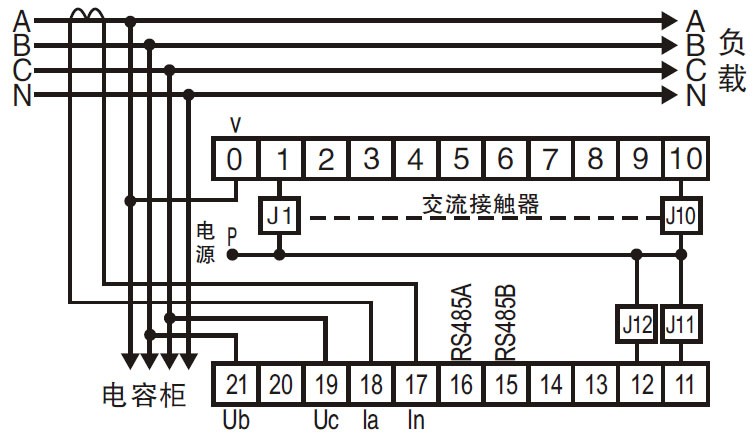

有源输出-取样电压220V模式接线图

此接法的控制器的电压信号选择为 220。如采用取样电压380V模式接 线，需将控制器的电压信号设置为 380，另将21号端子接Ub，19号端子 接Uc。

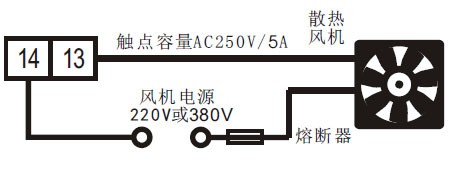

散热风机接线示意图

建议风机的接线导线不要和输出回路线捆绑在一起!
