产品概述
RPC8GK系列动态集成滤波电力电容一体机（简称：动态滤波电容一体机）是由智能测控单元、动态无触点开关（由大功率反并连晶管模块、隔离电路、触发电路、同步电路、保护电路及驱动电路组成）、智能保护单元、低压滤波式电力电容器、干式串联电抗器等组成一个独立完整的智能补偿单元。产品主要应用于谐波十分严重场合的无功补偿，能够可靠运行，不会产生谐振，对谐波无放大作用，并在一定程度上有吸收消除谐波的功能。其中串接7%电抗器的产品使用于主要谐波为5次的电气环境，串接14%电抗器的产品使用于主要谐波为3次的电气环境。
一台S型内包含2组共补电容器和电抗器，一台H型内包含1组共补电容器和电抗器及1组分补电容器和电抗器。另外，该系列产品都内置了风机，能有效的进行装置内散热。

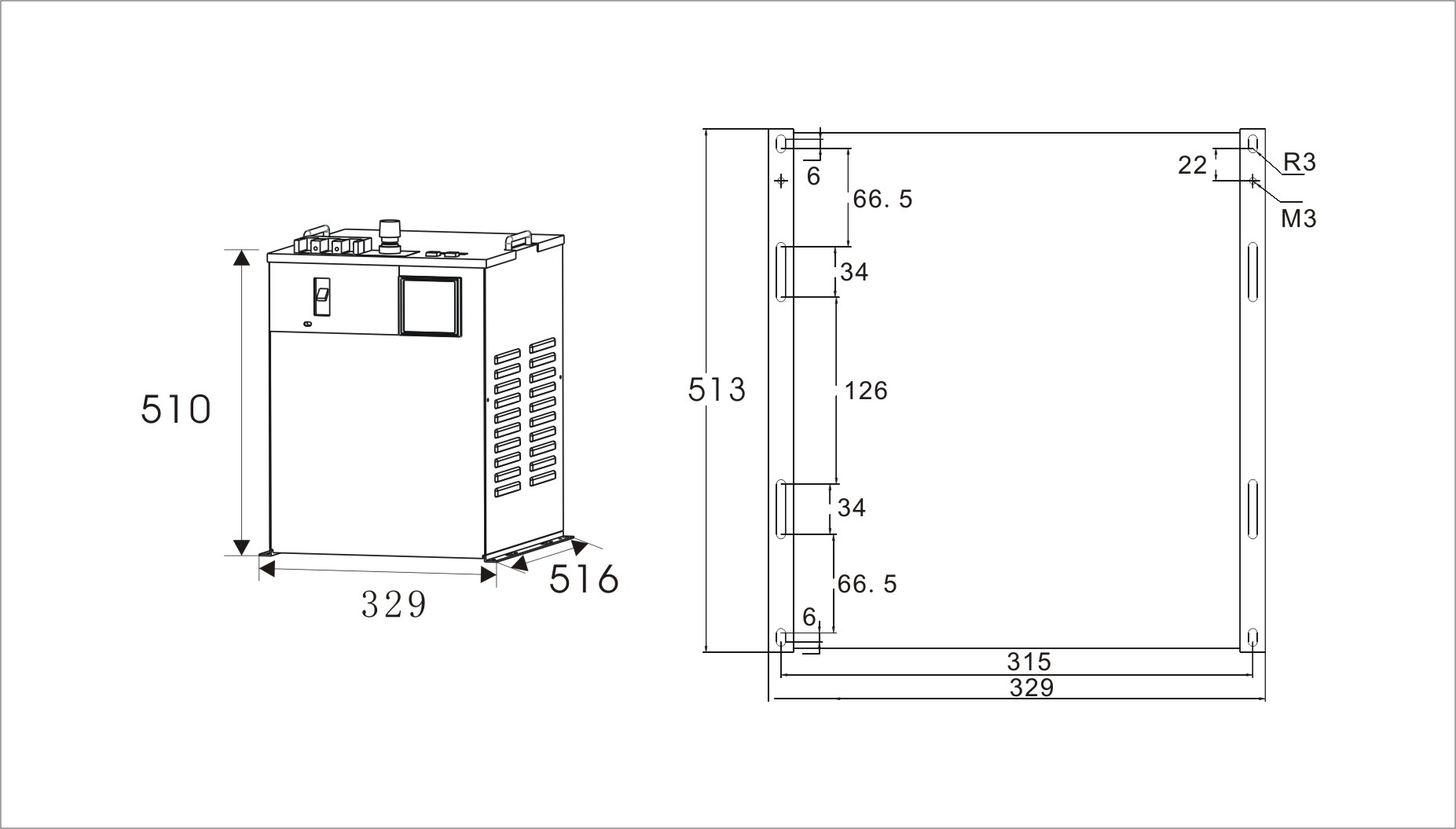

产品尺寸

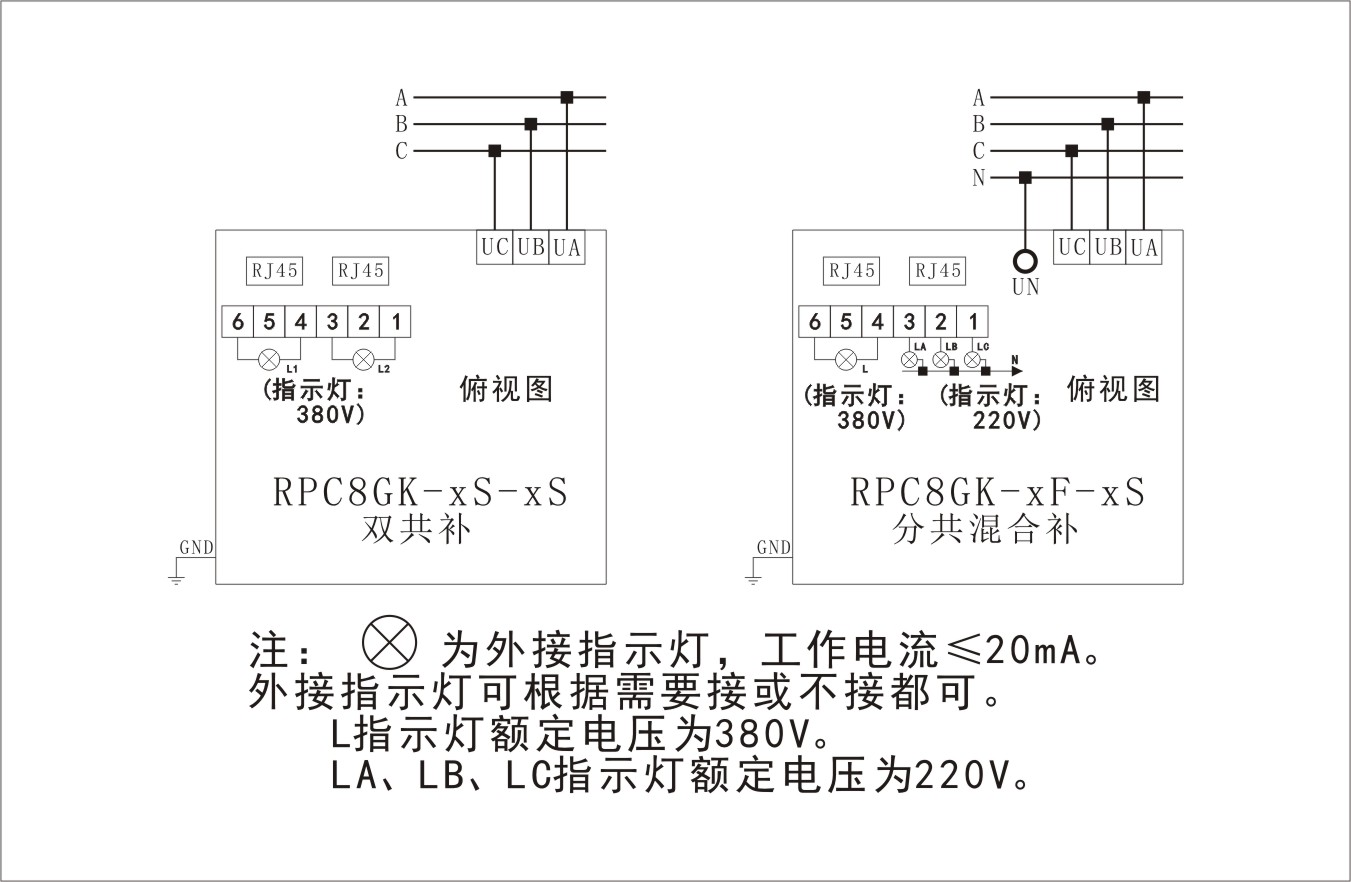

产品安装接线图

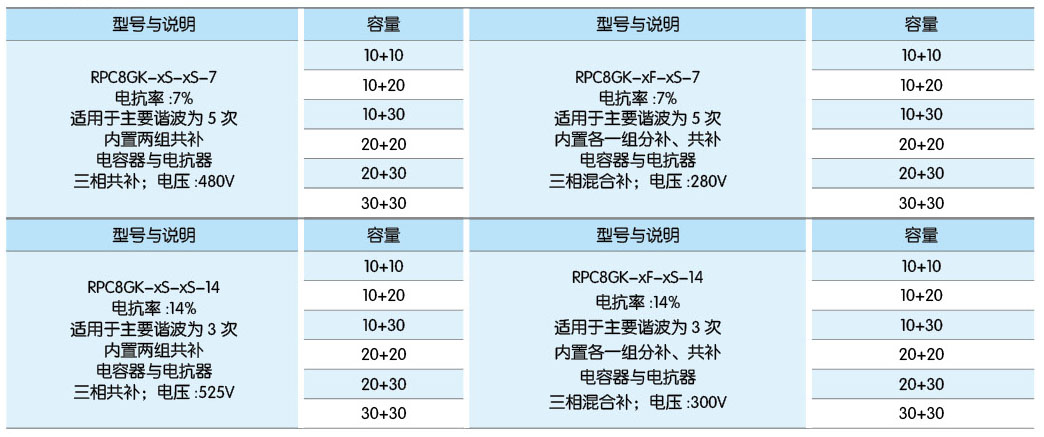

产品选型
