产品概述
RPC8K2L系列智能抑谐式无功补偿模块（简称：滤波电容一体机）是由智能测控单元、智能型过零投切继电器、智能保护单元、低压滤波式电力电容器、干式串联电抗器等组成一个独立完整的智能补偿单元。替代由智能无功控制器、熔丝（或微断）、晶闸管复合开关（或接触器）、热继电器、指示灯、低压电力电容器、干式串联电抗器及多种分散器件组装而成的自动无功补偿装置。 产品主要应用于谐波十分严重场合的无功补偿，能够可靠运行，不会产生谐振，对谐波无放大作用，并在一定程度上有吸收消除谐波的功能。其中串接7%电抗器的产品使用于主要谐波为5次的电气环境，串接14%电抗器的产品使用于主要谐波为3次的电气环境。
谐波对电力电容器的危害
谐波电流一旦被电容器放大并迭加在电容的基波电流上,这将使流过电容器电流的有效值增加,电力电容器会由于谐波电流引起附加绝缘介质损耗加大、温度升高，加快电容器绝缘老化，甚至引起过热使电容器损坏。此外，谐波电流被放大引发的谐波电压增大一旦迭加在电容器的基波电压上，同样会使电容器电压有效值增大，并且电压峰值也会大增加，造成电容器发生局部放电不能熄灭，这也是电容器损坏的一个主要原因。
由于电容器对谐波电流的放大作用，它不仅危害电容器本身，而且会危机电网中的其它电气设备，严重时会造成电气设备损坏，甚至破坏电网的正常运行，因此，必须要解决好电容器对谐波电流的放大问题，加强谐波的抑制与防范。
功能特点
1）一体化：将各种无功补偿器件集为一体，一台产品囊括了传统无功补偿柜体的全部功能器件。
2）智能化：在高性能硬件的基础上，结合信号采集、无功补偿、联网通讯等先进成熟的软件应用， 可实现精确补偿、智能组网、故障自动排除报警等功能。
3）简易化：一体化的设计，使接线更方便，安装更模块化，生产更简易化；智能化的软硬件结构， 使得在现场使用时无需另行参数设置（包括通讯参数等）就可全智能运行，智能组网功能可自 动组网（多机系统中自动生成主机，可控制其他副机），并具有灵活的重启复位再组网，故障 退网等功能，这都使现场投运更简易化。完完全全实现了傻瓜模式。
4）零投化：采用成熟的无功补偿控制技术与电容器复合投切技术，实现了无涌流过零投切的优点， 大大提高了电气使用寿命。
5）多样化：可实现单机运行，多机运行模式，即连即用，系统自动判断组网状态，无需人工设置。 也可根据需要，配置外接参数显示器，或外接无功补偿控制器，或配电监测计量终端。
6）小型化：采用紧凑的设计，最大的节省了空间，组成柜体后，在体积，成本，运输等方面可占 据更大的优势。
7）实时性：实时显示网络状况及电容器运行数据：包括无功功率、系统功率因数、电压、电流、 电容器电流、谐波畸变率、电容容量、电容器体内温度、电抗器温度、联机台数等。
8）具有谐波保护、温度保护、过压保护、缺相保护、过电流过载保护、容量损耗报警、投切故障 报警、通讯故障报警等完善的保护功能，保证了智能电容在各种电网的安全运行。

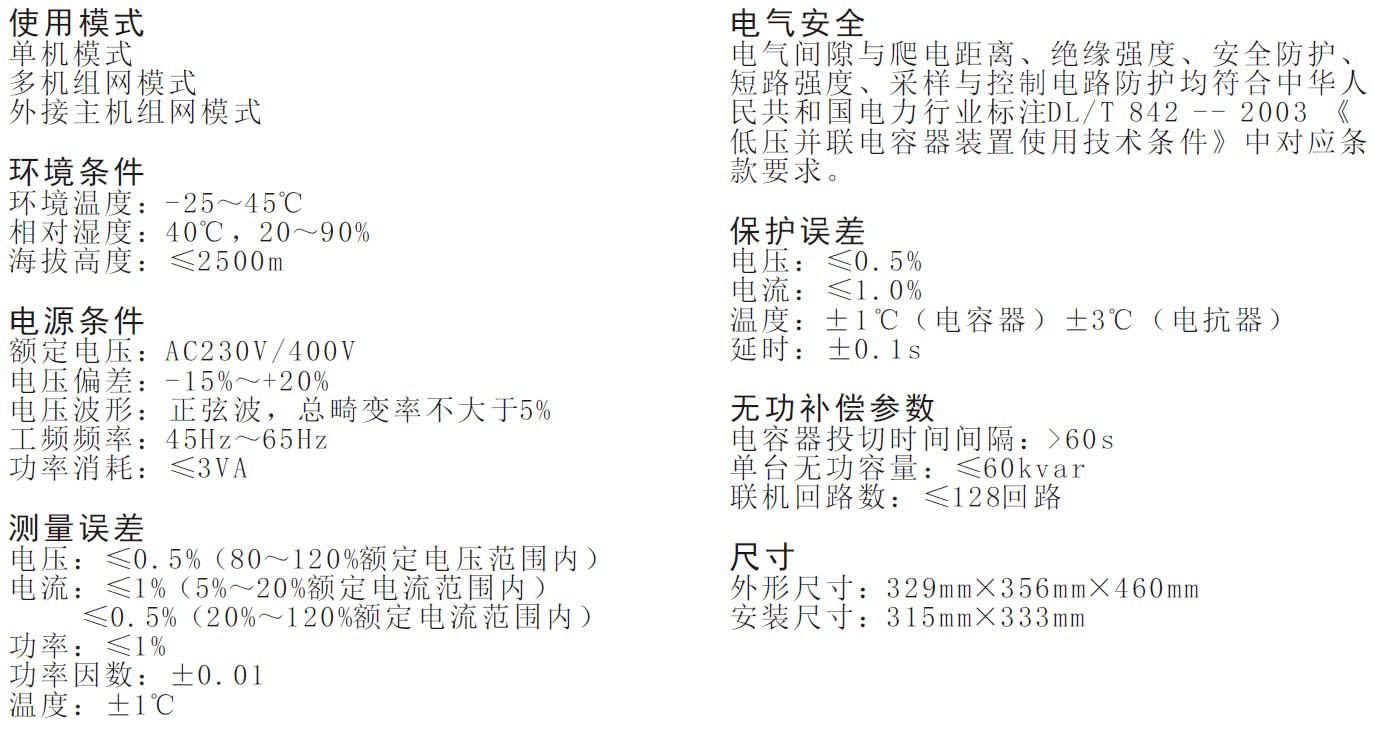

技术参数

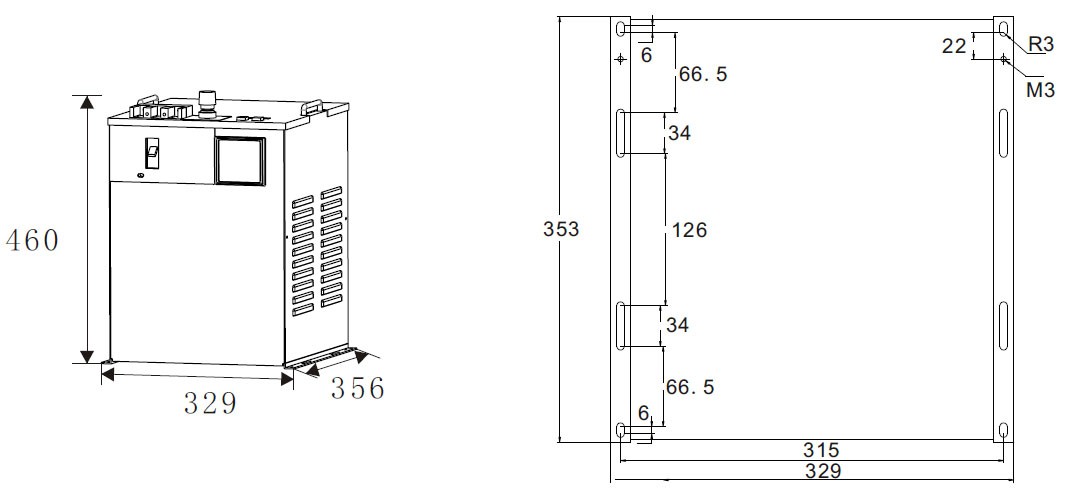

外形与尺寸
产品选型
注:一台双共补型产品为两个回路；一台双分补型产品为六个回路（ABC相各两个回路）；一台混合补型产 品为四个回路（共补一个回路，ABC相各一个回路）。

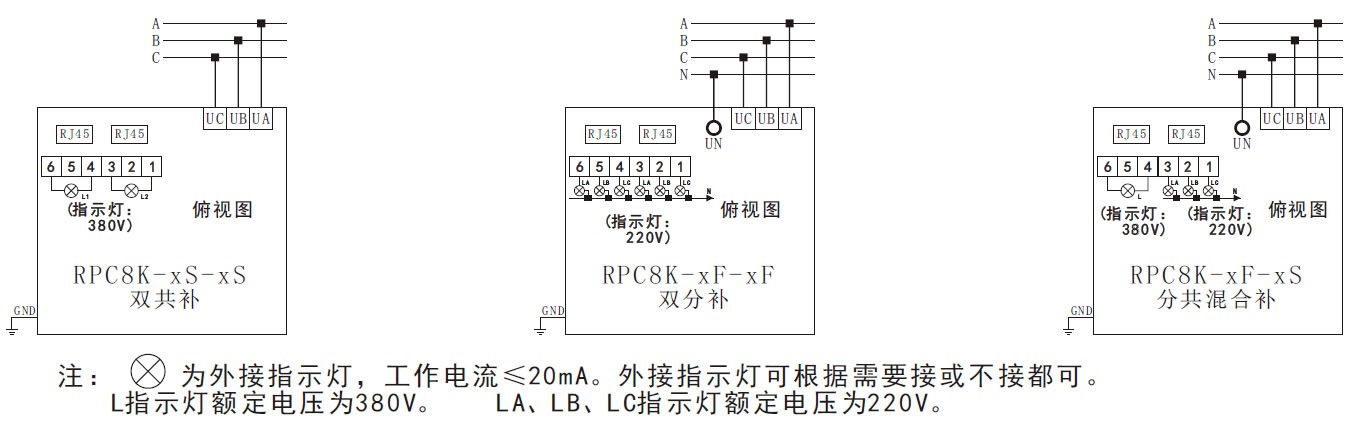

产品安装接线图

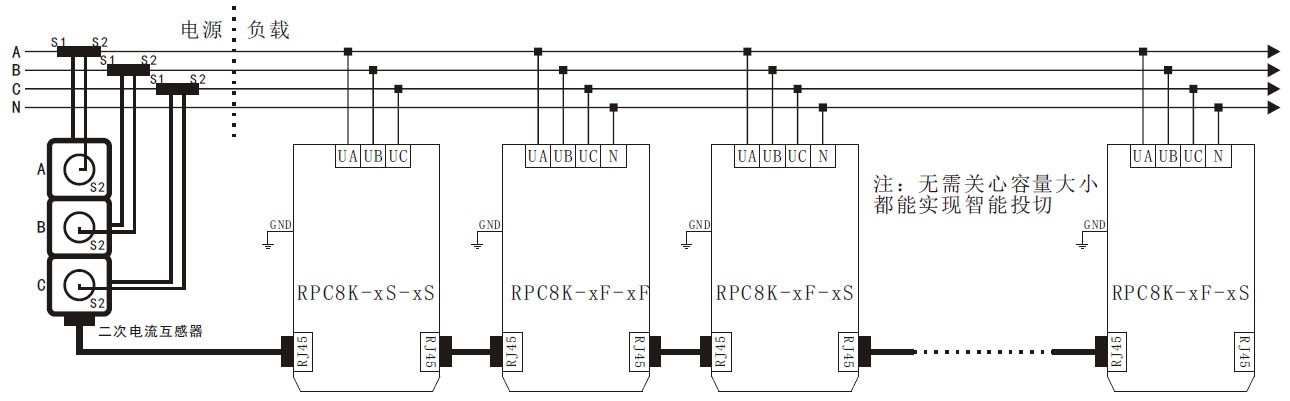

组网接线图

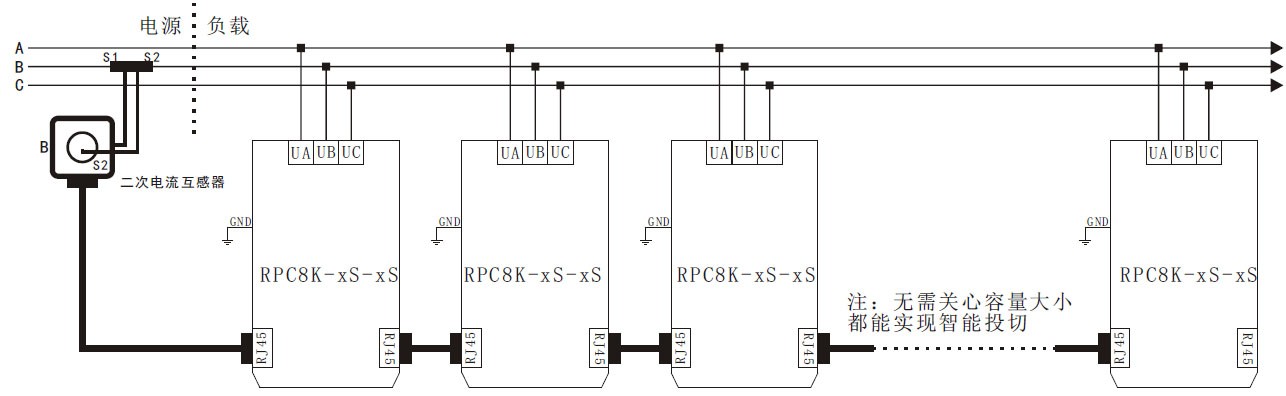

三相共补型网络接线图
三相分补型网络接线图
混合补型网络接线图
三相混合型--外接设备网络接线图
