概述

HXFK-T 系列智能复合开关是机械开关与现代微电子技术的结合产物，采用软件技术实现电压 过零导通和电流过零切断。具有功耗低、投切无涌流、对谐波不敏感、补偿充分、耐压高等诸多优 点。内嵌嵌入式实时操作系统使软件运行更加稳定有效。

功能特点

◇ 过零投切：精准控制投入切除时刻，实现电压过零导通和电流过零切断，保证在电网电压电流变 化率为零时动作，实现无涌流无谐波的零过渡过程投切。

◇ 采用单片机控制投切并智能监控磁保持继电器以及输入电源和负载的运行状况，从而具备完善的 保护功能。

◇ 功耗小：由于采用了磁保持继电器，控制装置只在投切动作瞬间耗电，平时不耗电；且由于 磁 保持继电器的接触电阻小，因而不发热，这样就不用外加散热片或风扇，降低了成本。 彻底避免了 可控硅的烧毁现象，同时也对同机运行的其它电器不造成危害，真正达到了节能 降耗的目的。

◇ 输入信号与同步开关光电隔离：抗干扰能力强，工作安全可靠。

◇ 小 体 积 设 计： 外 形 尺 寸：

S型-外形尺寸：90mm（宽）×165.5mm（长）—7.5mm（厚），固定尺寸：77mm×142mm。

M型-外形尺寸:128mm×204mm×88.5mm,固定尺寸:108mm×188mm-φ5mm  或 70mm×185mm-φ6mm

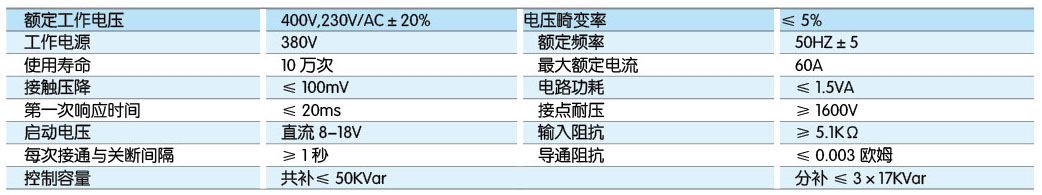

技术参数

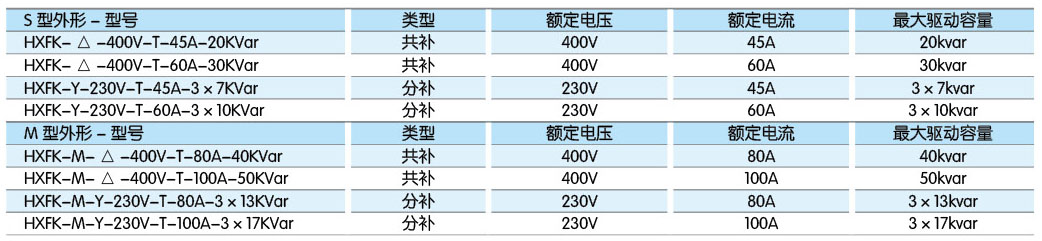

产品选型

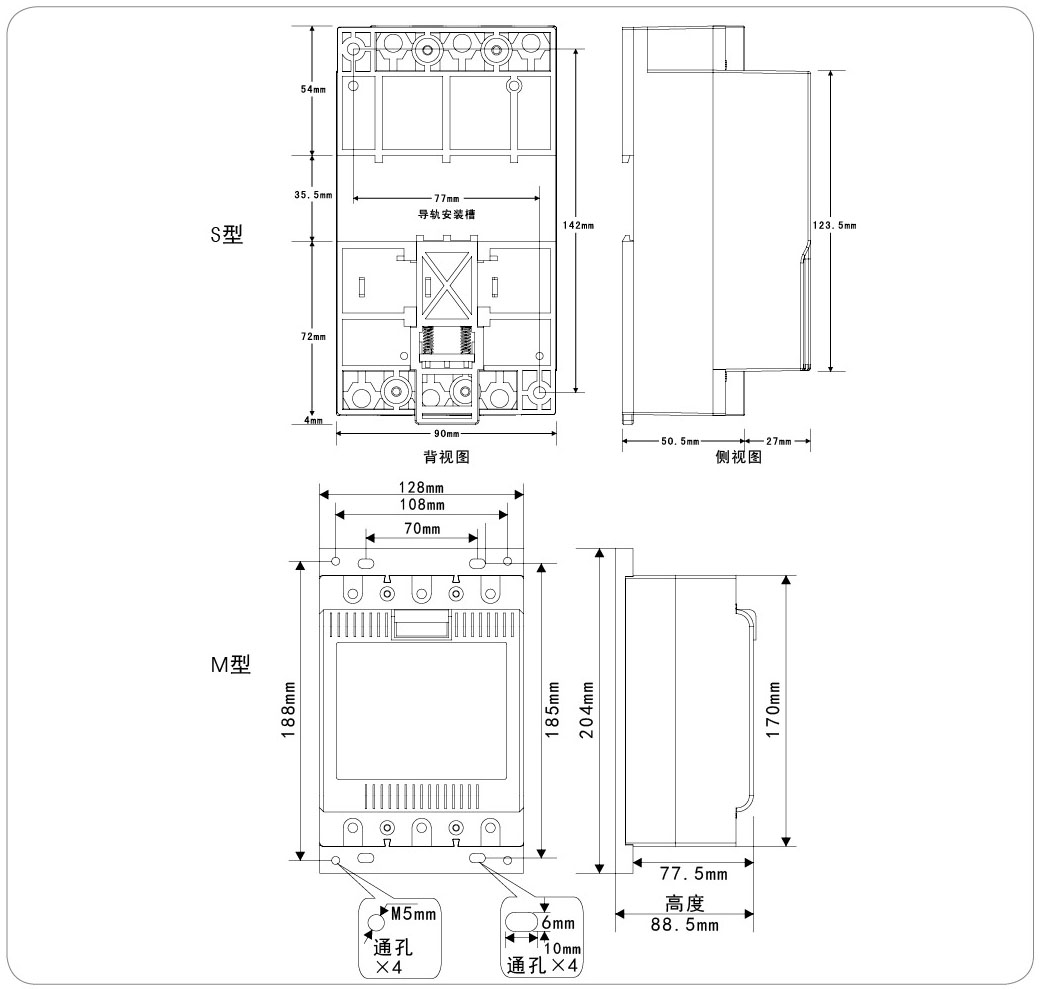

外形尺寸图

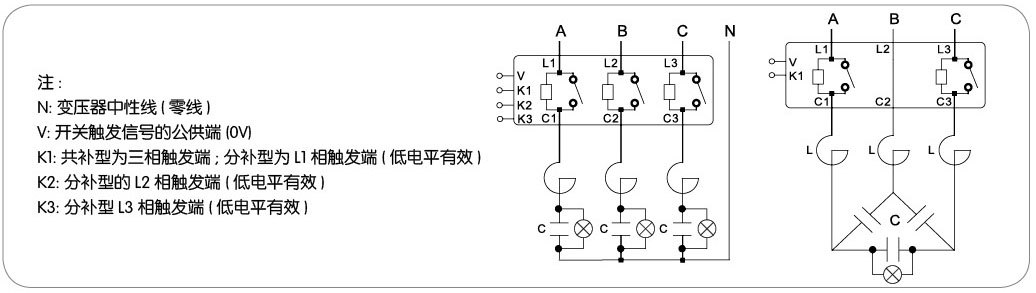

接线图
