RPC3CXC混合补偿控制器
产品详情
说明书下载

概述

RPC3113-32 系列配电监测计量终端、RPC3CSC-BCT-32 系列无功功率混合补偿控制器、RPC5CSC-BCT-32 系列抗谐波三相共补型控制器,以高性能的 32 位微处理器为核心器件同时取 3 相电压 3相电流信号或 2 相电压 1 相电流信号,最多提供 16 个或 32 个(通过连接回路扩展器)控制回路。每台控制器提供全分补、全共补、共补加分补 3 种补偿方案。控制器采用液晶显示,提供全中文菜单,操作界面友好。同时提供 12 种电容器组投方法 ( 输出编码 ),用户可通过修改控制参数进行选择,共补输出回路与分补输出回路数可任意调节。控制参数一经修改永久保存,掉电不丢失。提供RS485接口,采用MODBUS-RTU通讯规约,可远程完成电容器组的投切、控制参数的修改、电力参数和电容器组投切状态的监视等功能。采用基波功率因数和基波无功功率复合控制电容器组的投切, 投切稳定无投切震荡,对电压谐波电流谐波干扰不敏感 , 人机界面友好 , 外观美观大方。适用于交流 45Hz-65Hz、0.4KV 以下电力系统无功功率补偿的自动控制。

RPC3113-32 系列配电监测计量终端可存储实时数据、日冻结数据,存储时间可达两年,并可通过上位机采集,在电脑上产生报表。


功能特点

◇ 以基波无功功率计算投切电容器容量,可避免多种形式的投切震荡,并在有谐波的场合下能正确显示电网功率因数。

◇ 功率因数测量精度高,显示范围宽。

◇ 有 12 种电容器容量编码方式供用户选择。

◇ 可再编程式的补偿方案和输出回路。

◇ 单台控制器最多 16 回路输出,控制器连接回路扩展器后最多 32 回路输出。

◇ 液晶显示,全中文菜单,快捷功能键盘 , 人机界面友好操作方便。

◇ 各种控制参数全数字可调直观使用方便。

◇ 具有自动运行与手动运行和远程控制 3 种工作方式。

◇ 具有过电压、欠电压、畸变率超标、温度超标保护功能。

◇ 电流信号输入阻抗低≤ 0.01 欧姆。

◇ 目标功率因数调节范围宽。◇ 具有 RS485 通讯接口。

◇ 具有掉电保护功能控制参数停电不丢失。

◇ 30 分钟存储实时数据,日冻结数据、事件数据分析,存储容量可达两年。

◇ 通讯协议(MODBUS-RTU),免费配套上位机软件。

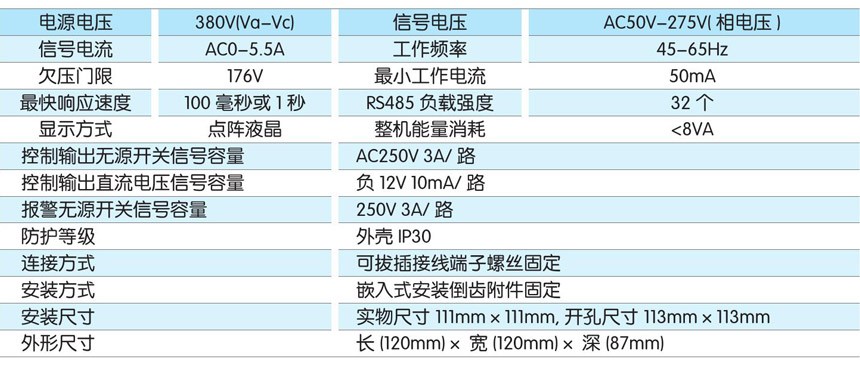

技术参数

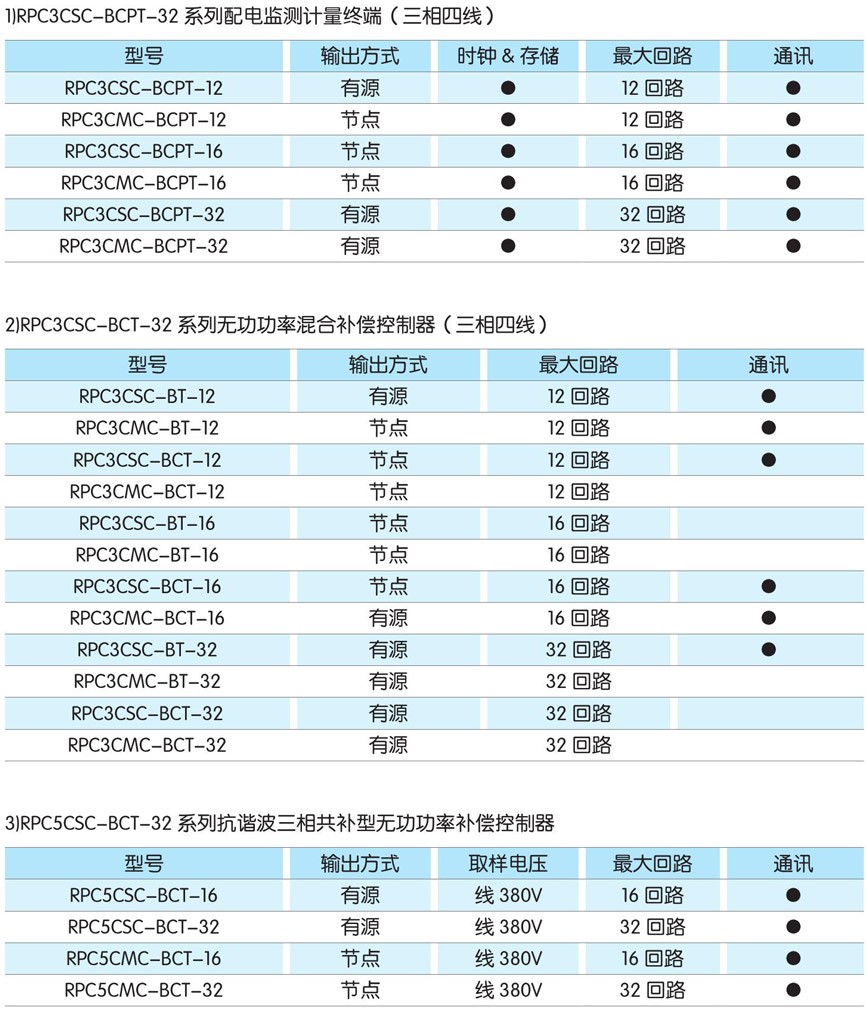

产品选型

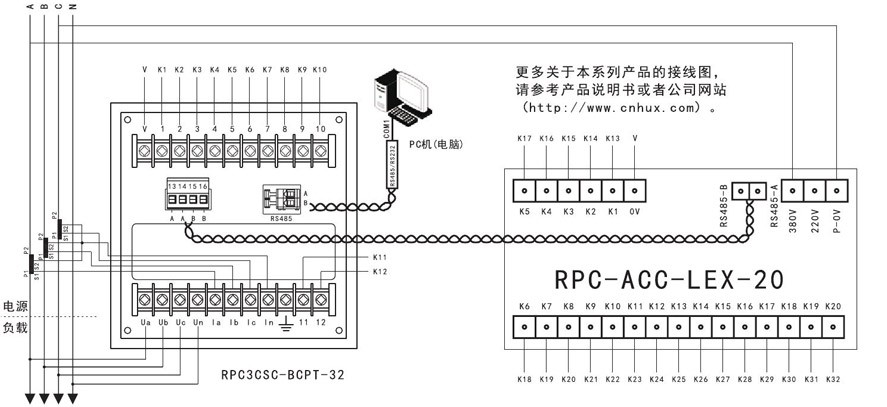

接线图
