概述

RPC3FxC 系列无功功率分相自动补偿控制器，以高性能的 16 位微处理器为核心器件同时取样 3相电压 3 相电流信号，单台控制器提供 18 个控制回路，如采用子母机（单台主机可带 2 台副机）机构，最大可提供 54 个控制回路。每个控制回路的补偿功能都可通过控制参数的修改任意改变，可用于全分相补、全共补、共补加分相补偿。提供 RS485 接口，采用 MODBUS-RTU 通讯规约，可远程完成电容器组的投切、控制参数的修改、电力参数和电容器组投切状态的监视等功能。适用于交流 45Hz-65Hz、0.4KV 以下电力系统无功功率补偿的自动控制。

功能特点

◇ 以基波无功功率计算投切电容器容量，可避免多种形式的投切震荡，并在有谐波的场合下能正确显示电网功率因数。

◇ 功率因数测量精度高，显示范围宽。目标功率因数调节范围宽。

◇ 有 12 种电容器容量编码方式供用户选择。可再编程式的补偿方案和输出回路。

◇ 单机最多 18 路输出 , 子母机最多 54 路输出。

◇ 大屏幕 LCD 显示屏 , 中文操作 , 人机界面友好操作方便。

◇ 各种控制参数全数字可调直观使用方便。具有掉电保护功能数据不丢失。

◇ 具有自动运行与手动运行两种工作方式。

◇ 提供一个无源开关信号输出的报警口 , 报警驱动事件可编程。

◇ 具有过电压、欠电压、畸变率超标、温度超标保护功能。

◇ 电流信号输入阻抗低≤ 0.01Ω。

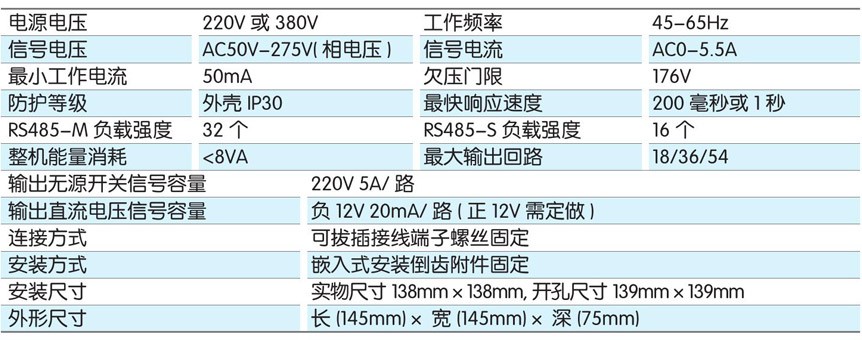

技术参数

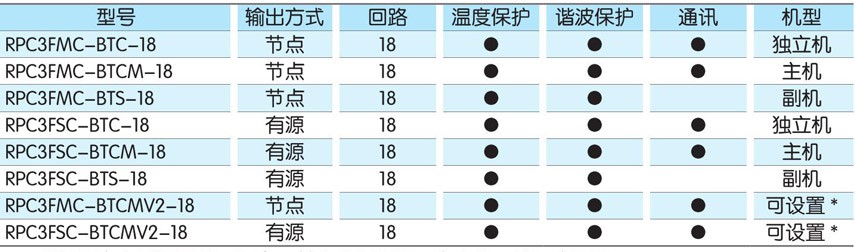

产品选型

* V2 升级版本主副机属性可设定，单台控制器即可为主机，也可为副机。

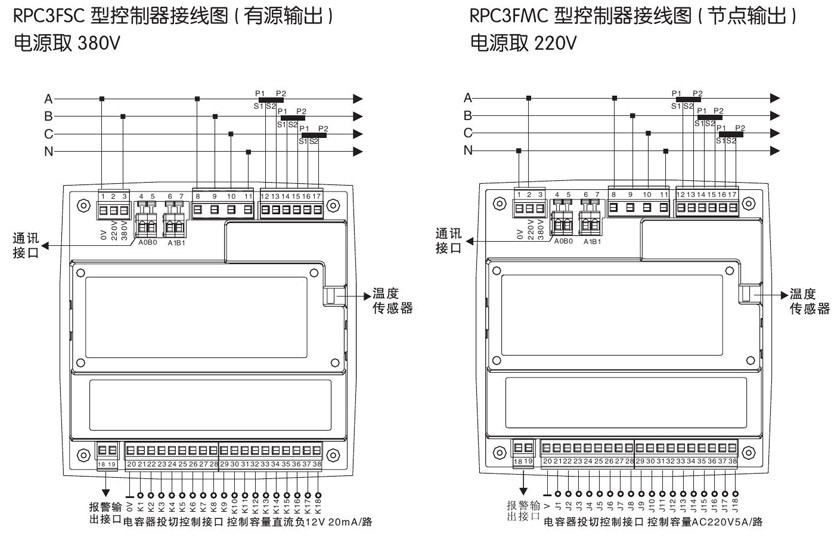

背面接线图

注 : 1）独立机接线图可参考此图，独立机无 6、7 端口；

2）与上位机的通讯线，可接 4、5 端口；

3）作为副机时，没有报警输出接口；

4）根据系统回路设置情况接电容器投切控制接口，本图只为参考，不必全部接上，按需接线即可。

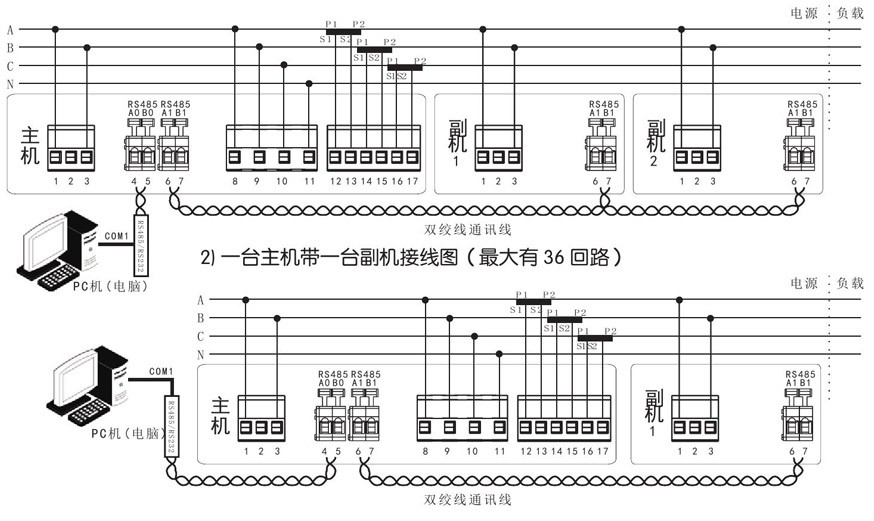

主副机连机接线图

1) 一台主机带两台副机接线图（最大有 54 回路）

注： 1、以上接线图中，所有工作电源电压取 380V，接 1、3 号端子；

2、主机为主控机子，必须接电力信号线；副机为被控机子，无须接电力信号线；

3、为了与 PC 机（电脑）通讯，可以选择双绞线通讯线与主机的 4、5 端口连接，副机没有 4、5 端口；

4、主机为了控制副机，必须使用双绞线通讯线将主机的 6、7 端子与副机的 6、7 端子连接，如图；

5、主机需要设置本机总回路、副机 1 总回路、副机 2 总回路；如主机只带一台副机，则副机 2 总回路设置为 0；

6、副机需要设置地址：如有两台副机时，一台设置为副机 1，另一台设置为副机 2；如只有一台副机是，必须设 置为副机 1；

7、按设置回路数将主机或副机 1 或副机 2 的 20-38 端子 ( 即电容器投切控制接口 ) 接好 ;
