概述

抗谐波三相共补型 ( 数码管 ) 无功功率自动补偿控制器以高性能的 16 位微处理器为核心，采用 付里叶级数分解算法得到所有电力基波数据，特别适合具有谐波源的电力系统无功功率补偿的自动 控制。所有元器件采用贴片安装、回流焊接、多道检验，使得每台抗谐波三相共补型 ( 数码管 ) 控 制器都具有同样的稳定性和可靠性。抗谐波三相共补型 ( 数码管 ) 控制器具有 RS485 接口，标准通 讯协议，可以当网络仪表使用。

功能特点

◇ 以基波无功功率计算投切电容容量，可避免任何形式的投切震荡，并在有谐波的场合下能正确显 示电网功率因数。 ◇ 功率因数测量精度高，显示范围宽。目标功率因数调节范围宽。 ◇ 实时显示总功率因数、基波功率因数、电压畸变率、电流畸变率等。 ◇ 人机界面友好操作方便。各种控制参数全数字可调直观使用方便。具有掉电保护功能数据不丢失。 ◇ 具有自动运行与手动运行两种工作方式。 ◇ 最多 16 路输出。 ◇ 具有过电压和欠电压保护功能。具有电压谐波超标保护功能。 ◇ 电流信号输入阻抗低≤ 0.01Ω。 ◇ 具有通讯功能 (MODBUS-RTU Rs485)。提供免费上位机软件。

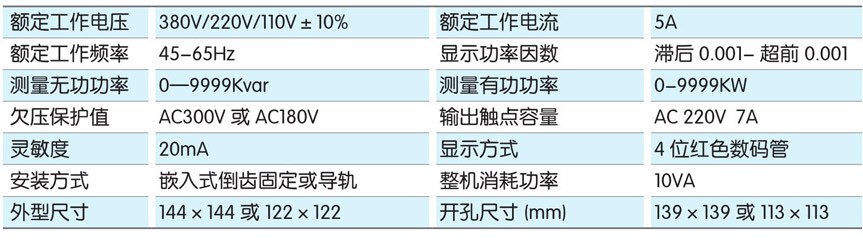

技术参数

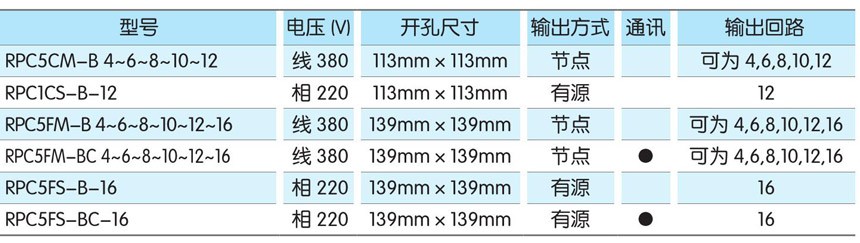

产品选型

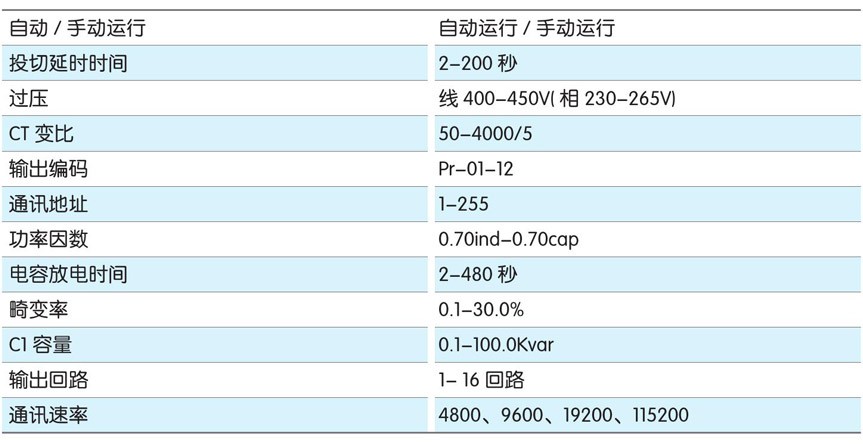

控制参数的调节范围

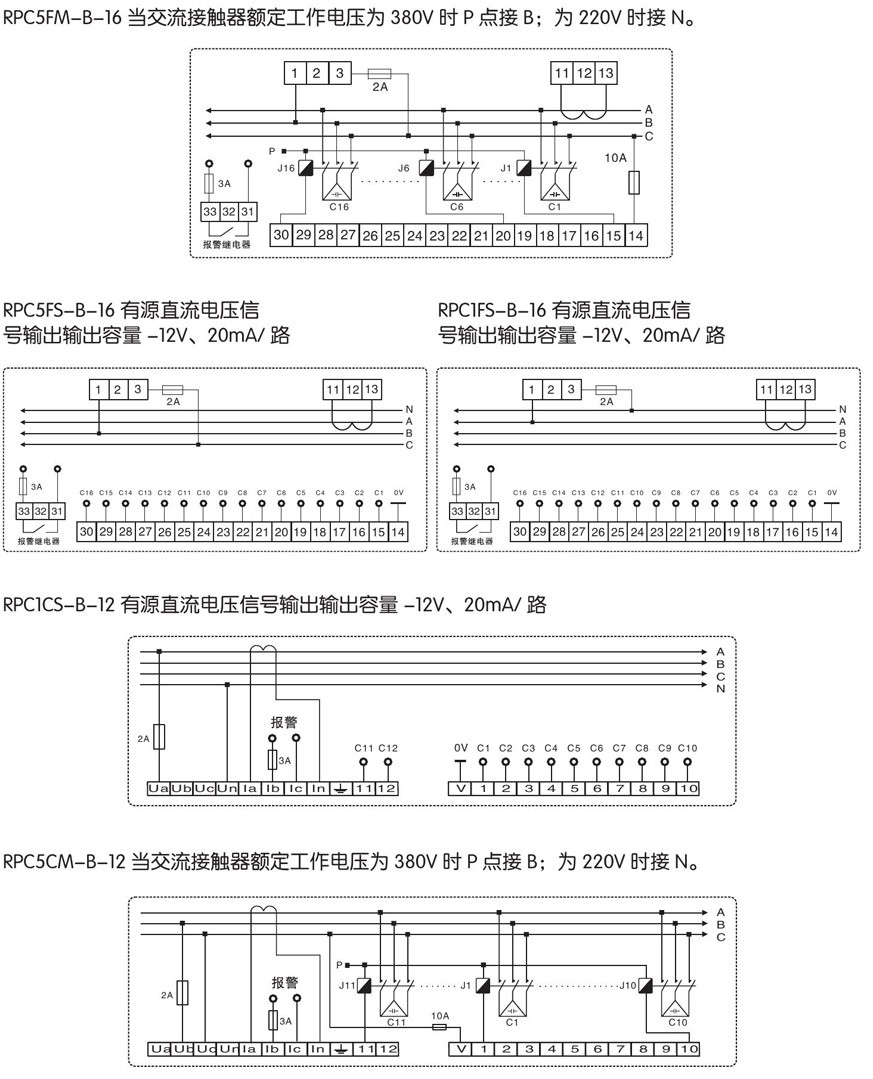

接线图
