产品概述

RPC8K 系列集成滤波电力电容一体机（简称：滤波电容一体机）是由智能测控单元、智能型过 零投切继电器、智能保护单元、低压滤波式电力电容器、干式串联电抗器等组成一个独立完整的智 能补偿单元。替代由智能无功控制器、熔丝（或微断）、晶闸管复合开关（或接触器）、热继电器、 指示灯、低压电力电容器、干式串联电抗器及多种分散器件组装而成的自动无功补偿装置。产品主 要应用于谐波十分严重场合的无功补偿，能够可靠运行，不会产生谐振，对谐波无放大作用，并在 一定程度上有吸收消除谐波的功能。其中串接 7% 电抗器的产品使用于主要谐波为 5 次的电气环境， 串接 14% 电抗器的产品使用于主要谐波为 3 次的电气环境。

谐波对电力电容器的危害

谐波电流一旦被电容器放大并叠加在电容的基波电流上 , 这将使流过电容器电流的有效值增加 , 电力电容器会由于谐波电流引起附加绝缘介质损耗加大、温度升高，加快电容器绝缘老化，甚至引 起过热使电容器损坏。此外，谐波电流被放大引发的谐波电压增大一旦迭加在电容器的基波电压上， 同样会使电容器电压有效值增大，并且电压峰值也会大增加，造成电容器发生局部放电不能熄灭， 这也是电容器损坏的一个主要原因。

由于电容器对谐波电流的放大作用，它不仅危害电容器本身，而且会危机电网中的其它电气设 备，严重时会造成电气设备损坏，甚至破坏电网的正常运行，因此，必须要解决好电容器对谐波电 流的放大问题，加强谐波的抑制与防范。

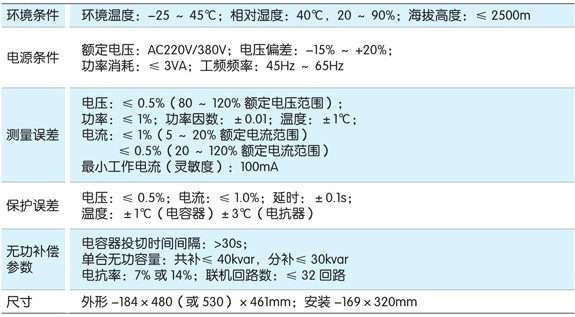

技术参数

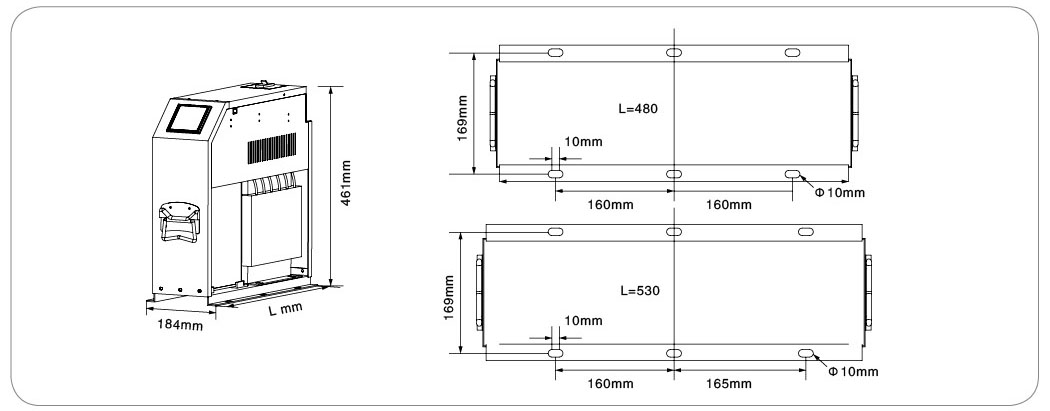

产品尺寸

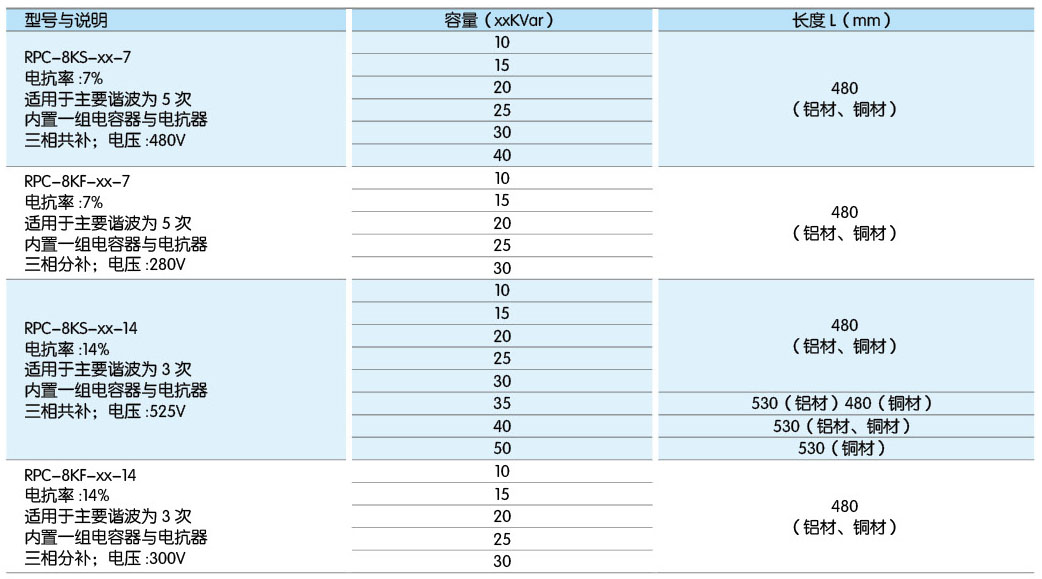

产品选型

选型注意事项

1) 一台共补型产品为一个回路；一台分补型产品为三个回路（A、B、C 相各一回路）。

2) 设计举例1：主要谐波为5次，需要补偿2000KVar的共补容量，要求总回路数为8回路，外接控制器。 产品选型：选择 RPC-8KS-xx-7 型产品，参考容量搭配可为：2 台 10KVar，6 台 30KVar。因全 部为共补，只需配备一个 RPC-ACC-ZNCT-1 型二次电流互感器。另外接选配 RPC8CZ-C-32 型 控制器。通讯线缆根据柜体安装大小配置。

3) 设计举例 2：主要谐波为 3 次，需要补偿 200KVar 的共补容量与 50KVar 分补容量，要求回路数 为 17 回路，外接控制器。 产品选型：共补选择 RPC-8KS-xx-14 型产品，参考容量搭配可与上面搭配相同；分补选择 RPC- 8KF-xx-14 型产品，参考容量搭配可为：10KVar，15KVar，25KVar 各 1 台，三相分补共为 9 回路。 因系统有分补，必须配备一个 RPC-ACC-ZNCT-3 型二次电流互感器。 另外接选配 RPC8CZ-C-32 型控制器。通讯线缆根据柜体安装大小配置。

人机交互

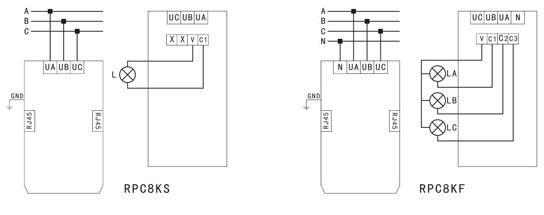

产品安装接线图

特别说明

产品内装有电抗器，工作时有较大热量，因此电气柜内应装有温控的通风电扇。

RPC8K 系列与 RPC8C 系列的对比

注：实心圆“ ●”表示具备此功能

相关参考说明

关于系统组合方式，可以参考后序部分，将 RPC8C 替换为 RPC8K 产品即可。
